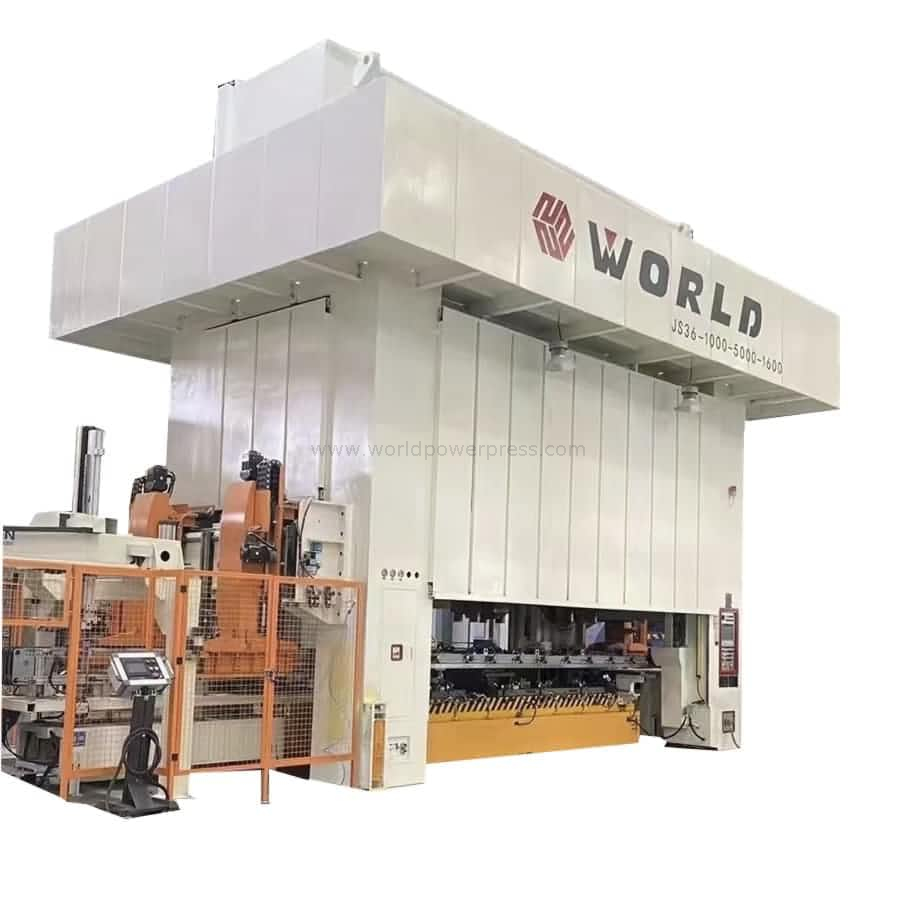

Press de transferencia mecánica de tipo de engranaje excéntrico

Lado recto Dos puntos La prensa excéntrica de engranaje tiene una energía mayor, una longitud de carrera más larga y una altura de cierre más grande que la prensa del General Crank. La prensa de transmisión de engranajes excéntricas es adecuada para el dibujo de lámina de metal, la extrusión y la flexión. Varias prensas excéntricas de Gear Dos puntos actúan como una línea de estampado automática para la producción de autopartes. JS36 H Frame Dos puntos Press de engranaje tiene un rango de tonelaje de 250ton a 2000ton. El tamaño de la tabla, la altura cerrada y la longitud de la carrera son personalizables.
Estado de Disponibilidad:
Cantidad:
  • JS36

  • WORLD

Principales características:

-Se trabajar con troqueles de estampado múltiple

-Se trabaja con manipuladores de servo transferencia

-Se trabajar con máquina de alimentación de bobina compacta

-sugar transmisión de engranajes

-Laza de la duración del golpe con gran energía

-Strong Cuerpo, conexión de corbata

-Movable Bolster opcional

-Enteo de la altura cerrada y el tamaño de la refugio

-Papacidad de 250ton a 2500ton

Corona de dos puntos de engranaje

Corona de dos puntos Press de engranaje

1. El sistema principal de accionamiento del motor asegura la capacidad nominal de la diapositiva en los puntos de fuerza.

2. Separe el embrague y el freno neumático de tipo, seguro y confiable.

3. El volante se monta en el arbusto de soporte en el cuerpo de la prensa. El eje de transmisión por volante solo transfiere el par de trabajo sin la carga de flexión causada por el peso propio del volante.

4. Válvula solenoide de seguridad de marca famosa de embrague y frenos con función de monitor anormal.

5. Se adoptan los controladores de levas mecánicos y eléctricos. Con la función de trazo antirripeat en modo de trabajo de un solo trazo.

6. El sistema principal de accionamiento utiliza la correa V. Drive superior, engranajes de transmisión contrarrotación, con arbustos guía y postes.

7. Los anillos de engranaje de transmisión, los cubos de las ruedas y los radios de la rueda se soldan y luego se recocen el tratamiento. Anillo de engranaje forjado, tratamiento de dureza de la superficie del engranaje y luego molienda.


Línea de prensa de engranajes automáticos

Línea automática de prensa de engranajes para autopartes Stampimg

JS36 Press de engranaje de dos puntos se usa ampliamente para el estampado de autopartes, como la campana del motor, la puerta, el techo, etc. La línea de prensa automática incluye una unidad 1250T Press, 3 unidades 800T Presses. La línea más grande tiene una prensa de engranaje de 1600T o una prensa hidráulica en la cabeza. La línea más pequeña incluye 800ton, 630ton, 630ton y 400ton Press.

Tabla móvil de engranaje prensa

Opciones automáticas para la máquina de prensa de engranajes

1. Tabla móvil única, tablas de trabajo móviles de izquierda a derecha, Tipo T de tipo T Bolsters móviles.

2. cojín de aire, carrera fija o longitud de trazo ajustable, con o sin función de bloqueo

3. Cerraduras de troqueles hidráulicos

4. Monitor de tonelaje

5. Transferir robots

Parámetros técnicos de excéntrico transmisión de engranajes Pressn JS36

Parámetro Unidad JS36-250 JS36-315 JS36-400 JS36-500 JS36-630
Capacidad nominal Kn 2500 3150 4000 5000 6300
Accidente cerebrovascular de presión nominal mm 13 13 13 13 13
Longitud de tragamonedas de deslizamiento mm 400 400 400 500 500
Trazos por minuto SPM 16-25 16-25 13-20 13-20 13-18
Altura máxima de mando cerrado mm 600 700 800 800 900
Ajuste de altura de died mm 250 250 300 350 400
Taller de refuerzo L × R mm 2300 2500 2800 2900 3000
F × B mm 1300 1400 1500 1600 1600
Tamaño inferior de la diapositiva L × R mm 2300 2500 2800 2900 3000
F × B mm 1300 1400 1500 1600 1600
Fuerza de motor KW 30 37 45 55 75
Parámetro Unidad JS36-800 JS36-1000 JS36-1250 JS36-1600 JS36-2000
Capacidad nominal Kn 8000 10000 12500 16000 20000
Accidente cerebrovascular de presión nominal mm 13 13 13 13 13
Longitud de tragamonedas de deslizamiento mm 500 500 600 600 600
Trazos por minuto SPM 10-16 10-16 9-14 8-12 8-12
Altura máxima de mando cerrado mm 1000 1100 1200 1200 1200
Ajuste de altura de died mm 400 400 500 500 500
Taller de refuerzo L × R mm 3200 3200 3200 3500 4000
F × B mm 1800 1800 1800 1800 2000
Tamaño inferior de la diapositiva L × R mm 3200 3200 3200 3500 4000
F × B mm 1800 1800 1800 1800 2000
Fuerza de motor KW 90 110 132 160 160
