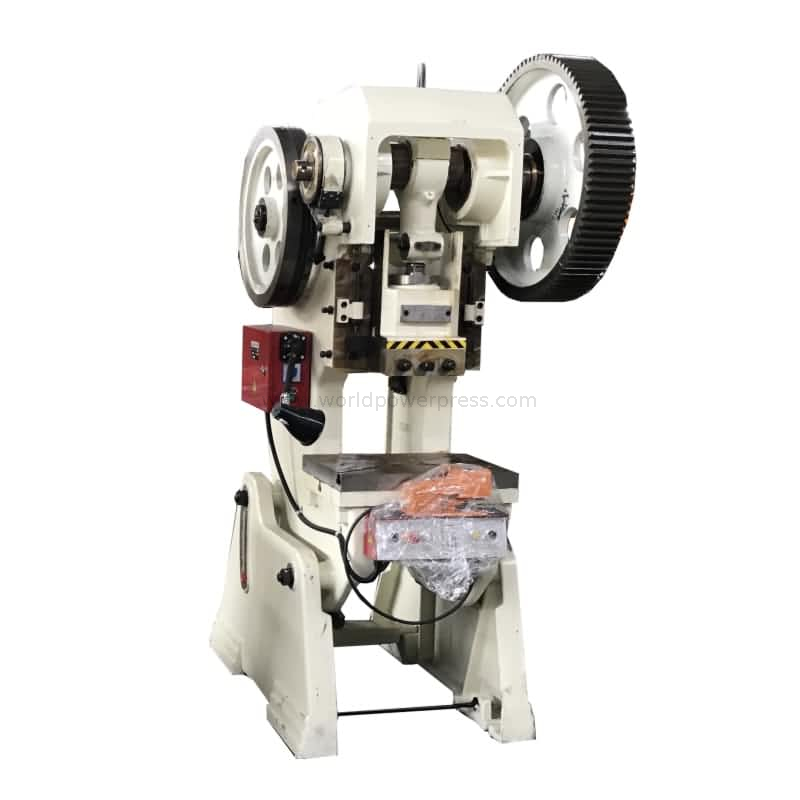

Máquina mecánica de perforación excéntrica inclinable

J23 La máquina de perforación excéntrica es una prensa de potencia mecánica de tipo general. Cuerpo de hierro con mesa de trabajo inclinable. El cigüeñal ubicado de izquierda a derecha, el embrague de llave de rodadura rígida mecánica y el freno de tipo de banda, gibs de ram tipo V, ajuste manual de ram, placa de corte dentro de la carnero para la protección de sobrecarga. Esta prensa de perforación tiene capacidad de 6.3ton a 125ton. La prensa mecánica J23 es adecuada para piezas pequeñas y forjadas en caliente también.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
J23
Marca del producto:
WORLD

Aplicaciones:

-La perforación de agujero para metal y plástico

-Corte de metales

-La estampado de piezas metales

Principales características:

1) Mesa inclinable

2) Cuerpo de hierro de fundición

3) Engranaje con transmisión del cigüeñal

4) TRANSMISIÓN DE LA ETAPA Y DOS ESTACIONES

5) embrague rígido mecánico y freno

6) Placa de corte dentro del RAM para protección contra sobrecarga

Fundición de cuerpo de hierro con tratamiento térmico

La prensa excéntrica adopta el cuerpo de hierro de fundición. Dos patas de fundición sostienen el cuerpo, conectado con dos pernos fuertes. El cuerpo puede ser incluido para algunos ángulos para fácil dejar caer las piezas de estampado y los restos. World Precise Machinery produce las partes de casting en su propia fábrica. Casting de hierro gris con arena y resina.

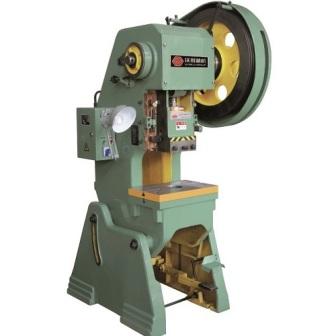

6.3t-16t Pequeña prensa

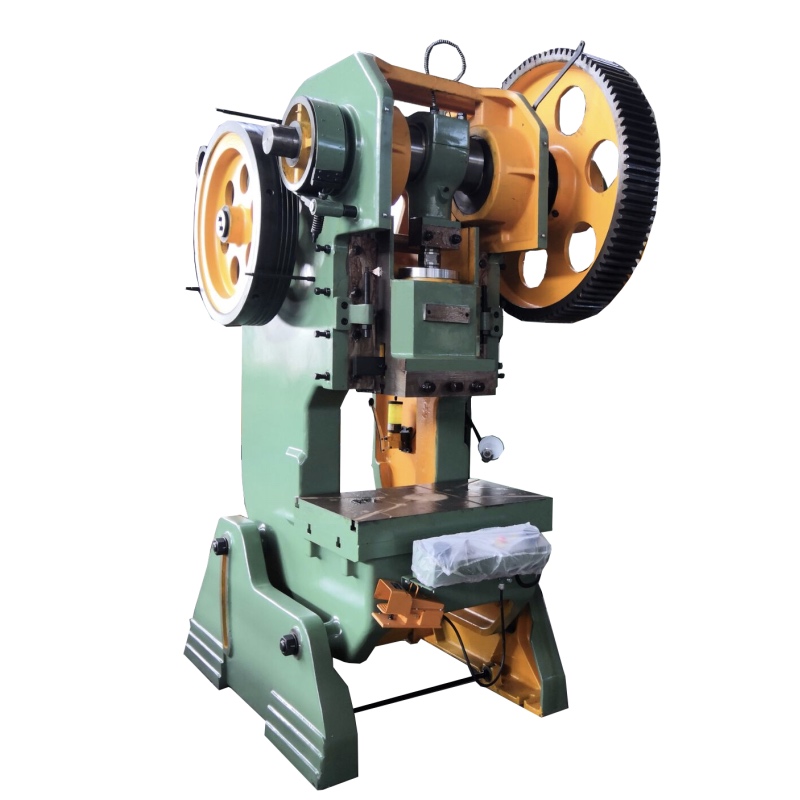

25T-63T Presiona de tamaño mediano

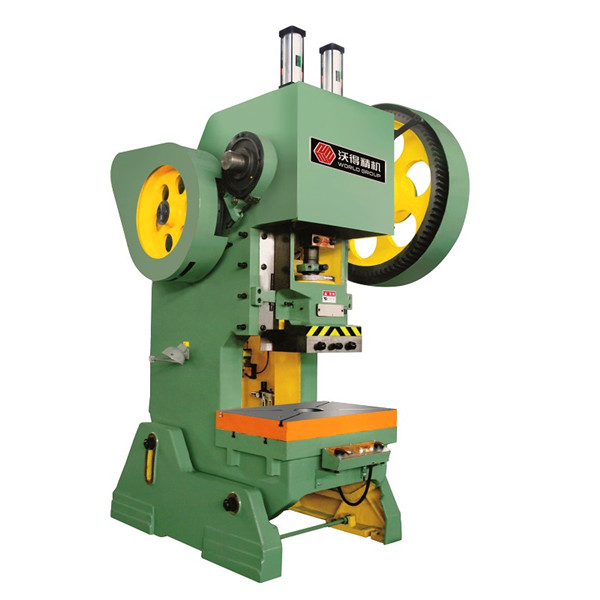

prensa excéntrica de gran tamaño con cilindro de balance de diapositivas

Presiona 80T-125T con Balance Cylinder

Embrague de tipo de llave de rodadura mecánica

Pequeña prensa se opera por pedal con sistema de control mecánico, como 6.3ton, 10ton y 16ton. Tanto el pedal del pie como el control del botón de dos manos están disponibles para 25ton y presiones de perforación de tamaño más grande.

Cilindro de balance de diapositivas para prensas excéntricas de tamaños y tamaños más grandes

Dos cilindros de equilibrio de diapositivas en la parte superior para equilibrar el peso de la ram de prensa y la herramienta superior. La prensa puede moverse más estable.

J23 Dimensiones de la prensa excéntrica

ELEMENTOS		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Capacidad		Kn	63	100	160	250	350	400
Accidente cerebrovascular nominal		mm	2	2	2	2.5	3.5	6
Longitud de tragamonedas de deslizamiento		mm	35	45	55	65	80	90
Tiempos de accidente cerebrovascular por minuto		SPM	170	145	125	55	50	45
Max. Altura de establecida		mm	150	180	220	270	290	320
Ajuste de altura de cierre		mm	30	35	45	55	60	65
La profundidad de la garganta		mm	110	130	160	200	220	250
Distancia entre los montantes		mm	150	180	220	270	280	340
Tamaño inferior de la diapositiva	L-R	mm	140	170	200	250	250	300
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	mm	120	150	180	220	220	260
Tamaño de la vástago	Diámetro	mm	30	30	40	40	40	50
Tamaño de la vástago	Profundidad	mm	55	55	60	60	60	70
Taller de refuerzo	L-R	mm	310	370	450	560	610	700
	PENSIÓN COMPLETA	mm	200	240	300	370	400	460
	Espesor	mm	30	35	40	50	60	65
Diámetro del orificio de la mesa		mm	60	80	100	120	130	150
Max. ángulo inclinable		°	45	35	35	30	30	30
Altura de la superficie de refuerzo		mm	750	730	750	800	815	850
Dimensiones totales	L-R	mm	620	665	847	950	1058	1335
	PENSIÓN COMPLETA	mm	780	900	1150	1345	1460	1721
	Altura	mm	1503	1658	1910	2130	2225	2488
Distancia entre pernos de base	L-R	mm	314	394	450	600	650	750
Distancia entre pernos de base	PENSIÓN COMPLETA	mm	530	610	780	920	1020	1060
Fuerza de motor		KW	0.75	1.1	1.5	2.2	4	5.5
Peso		kg	400	576	1085	1780	2650	3540

ELEMENTOS		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Capacidad nominal		Kn	630	630	800	1000	1250
Accidente cerebrovascular nominal		mm	6	7	7	7	8
Longitud de tragamonedas de deslizamiento		mm	110	110	120	140	150
Tiempos de accidente cerebrovascular por minuto		veces	50	40	38	38	38
Max. Altura de establecida		mm	360	390	440	480	500
Ajuste de altura de died		mm	80	80	90	100	100
La profundidad de la garganta		mm	260	310	350	380	390
Distancia entre los montantes		mm	350	420	450	560	550
Tamaño inferior de la diapositiva	L-R	mm	300	400	430	540	540
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	mm	260	360	360	480	480
Tamaño de la vástago	Diámetro	mm	50	50	60	60	60
Tamaño de la vástago	Profundidad	mm	70	70	75	75	75
Taller de refuerzo	L-R	mm	760	860	950	1080	1100
	PENSIÓN COMPLETA	mm	480	570	650	710	720
	Espesor	mm	80	80	100	120	130
Diámetro del orificio de la mesa		mm	180	180	200	220	240
Max. ángulo inclinable		°	20	20	20	15	13
Altura de la superficie de refuerzo		mm	810	850	850	850	860
Dimensiones totales	L-R	mm	1350	1500	1715	1790	1790
	PENSIÓN COMPLETA	mm	1810	1958	2060	2404	2504
	Altura	mm	2740	2868	3290	3625	3715
Distancia entre pernos de base	L-R	mm	850	920	1010	1130	1110
Distancia entre pernos de base	PENSIÓN COMPLETA	mm	1180	1300	1360	1550	1710
Fuerza de motor		KW	5.5	7.5	7.5	11	11
Peso		kg	4550	5500	7390	10800	12035

máquina de golpes excéntrico Máquina de perforación mecánica máquina de golpes inclinable máquina de perforación de potencia mecánica
