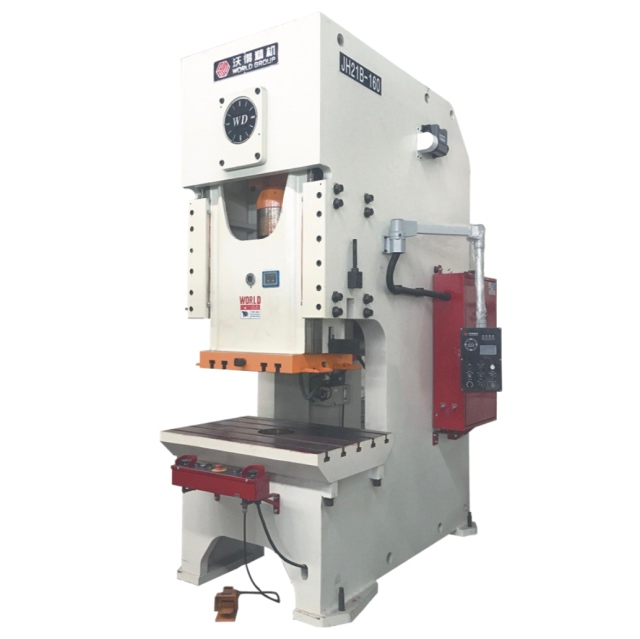

Jh21b c tipo de cigüeñal de tipo con ocho caras guías deslizantes

JH21B Crank Type Press Machine es el modelo mejorado del marco JH21 C Press de cigüeñal único. La máquina de prensa adopta la diapositiva con guías de 8 caras en lugar de los gibs de RAM de tipo rectangular para una mayor precisión. Los rangos de tonelaje son de 160ton a 400ton.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
JH21B
Marca del producto:
WORLD

Ocho caras GIBS de guía RAM para presionar C de tipo C

Más guías de diapositivas con placas de bronce proporcionan una mayor precisión para la prensa. Más adecuado para la perforación y corte de lámina de metal. Alta rigidez C Tipo de presionamiento Soldado por placas de acero de alta calidad. Otras configuraciones son las mismas que el tipo JH21.

Ocho caras Ram Gibs

JH21 Press Vs JH21B Crank Press

Configuraciones de alto nivel para la máquina de prensa de manivela

La máquina de prensa automática JH21B adopta un embrague y freno de tipo húmedo. El engranaje de transmisión está soldado por un anillo de engranaje forjado con una brida, que es más fuerte que el engranaje de fundición estándar. Sistema de lubricación central, sistema de ajuste motorizado de RAM, sistema de protección de sobrecarga hidráulica son todas las configuraciones estándar.

c tipo manivela prensa tipo c prensa sola manivela sola prensa de manivela prensa de manivela con ocho caras prensa de manivela con guías de deslizamiento máquina de prensa de tipo manivela tipo c de prensa de manivela con ocho caras tipo c de prensa de manivela con guías de deslizamiento marco c máquina manivela prensa prensa de manivela neumática

ARTÍCULO		CÓDIGO	UNIT	JH21B-160	JH21B-200	JH21B 2550	JH21B-315	JH21B-400
Capacidad nominal		Educación física	Kn	1600	2000	2500	3150	4000
Punto de tonelaje			mm	6	6	6.5	7	8
Longitud de tragamonedas de deslizamiento		S	mm	200	220	220	220	250
Golpes de deslizamiento	Fijado		SPM	45	45	30	30	30
Golpes de deslizamiento	Variable (opcional)		SPM	30-45	25-45	20-30	20-30	20-30
Max. Altura de cierre		H2	mm	400	450	500	500	550
Ajuste de altura cerrada		t	mm	100	110	120	120	120
La profundidad de la garganta		C1	mm	400	430	450	450	490
Distancia entre columnas		D1	mm	736	910	980	980	1050
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	b	mm	580	650	700	700	750
Tamaño inferior de la diapositiva	L-R	a	mm	700	880	950	950	1020
Tamaño del agujero	Diámetro	d	mm	70	70	70	70	70
Tamaño del agujero	Profundidad	I	mm	100	100	130	130	130
Tamaño de la mesa	PENSIÓN COMPLETA	D	mm	760	840	880	880	950
	L-R	C	mm	1175	1390	1500	1540	1700
	Espesor	H3	mm	165	180	190	190	210
Diámetro del orificio de la mesa		¢	mm	220	250	270	270	290
Dimensiones totales	PENSIÓN COMPLETA	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	3215	3800	3865	3865	4150
Fuerza de motor			KW	15	18.5	22	30	37
Peso (aproximado)			kg	13600	19200	23200	26600	31600

ARTÍCULO		CÓDIGO	UNIT	JH21B-160	JH21B-200	JH21B 2550	JH21B-315	JH21B-400
Capacidad nominal		Educación física	Kn	1600	2000	2500	3150	4000
Punto de tonelaje			mm	6	6	6.5	7	8
Longitud de tragamonedas de deslizamiento		S	mm	200	220	220	220	250
Golpes de deslizamiento	Fijado		SPM	45	45	30	30	30
Golpes de deslizamiento	Variable (opcional)		SPM	30-45	25-45	20-30	20-30	20-30
Max. Altura de cierre		H2	mm	400	450	500	500	550
Ajuste de altura cerrada		t	mm	100	110	120	120	120
La profundidad de la garganta		C1	mm	400	430	450	450	490
Distancia entre columnas		D1	mm	736	910	980	980	1050
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	b	mm	580	650	700	700	750
Tamaño inferior de la diapositiva	L-R	a	mm	700	880	950	950	1020
Tamaño del agujero	Diámetro	d	mm	70	70	70	70	70
Tamaño del agujero	Profundidad	I	mm	100	100	130	130	130
Tamaño de la mesa	PENSIÓN COMPLETA	D	mm	760	840	880	880	950
	L-R	C	mm	1175	1390	1500	1540	1700
	Espesor	H3	mm	165	180	190	190	210
Diámetro del orificio de la mesa		¢	mm	220	250	270	270	290
Dimensiones totales	PENSIÓN COMPLETA	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	3215	3800	3865	3865	4150
Fuerza de motor			KW	15	18.5	22	30	37
Peso (aproximado)			kg	13600	19200	23200	26600	31600
