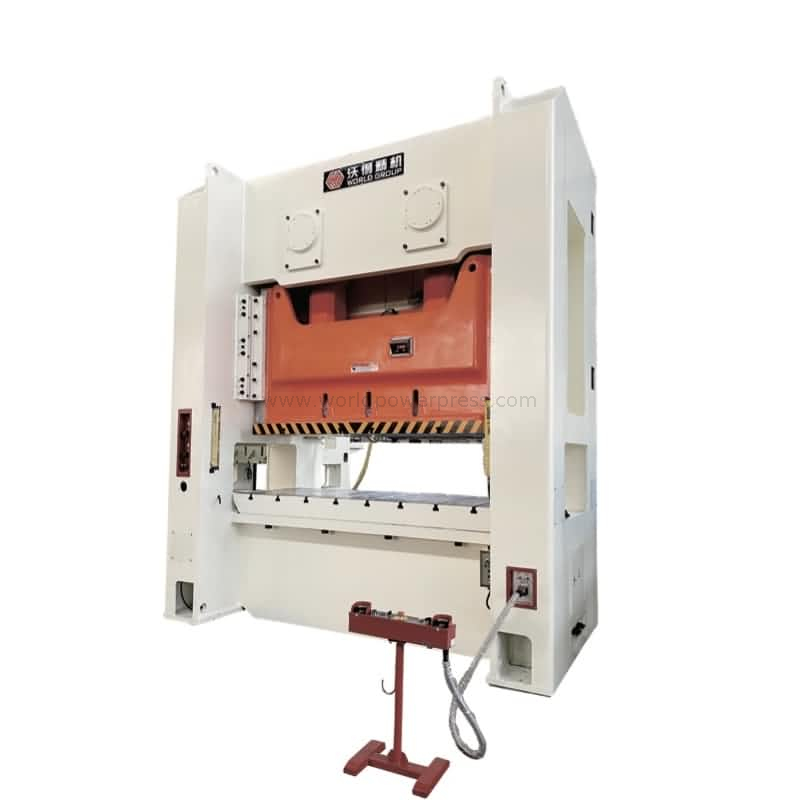

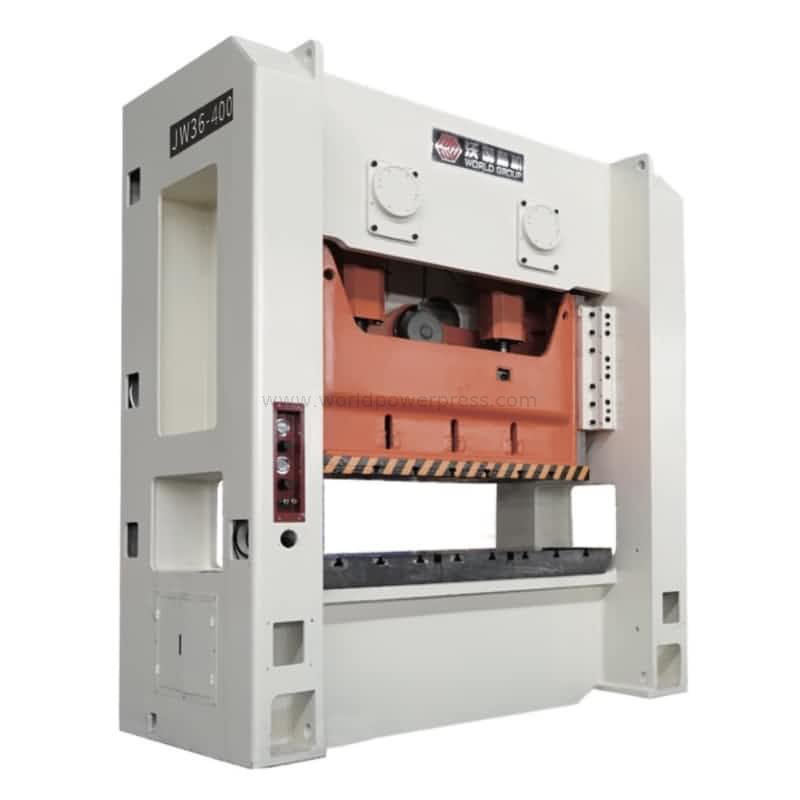

JW36 H Frame Doble manivela Presione Machine

Mono block type JW36 series straight side two points power presses have capacity range from 110ton to 630ton. The press big size working table is suitable for progressive die and multi-station die. This crank type press is widely used for house hold appliance parts stamping, tin can making and kitchen sinks production. severtal units two points automatic power presses can work with coil feeder and transfer bars for full automatic stamping line.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
JW36
Marca del producto:
WORLD

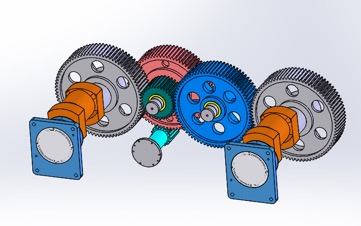

High quality gear transmission system for straight side press

Weled type big twin gears, higher strength.
Gear grinding
High torque oil bath wet type clutch
More gears transmission to extend the distance between two crankshafts. Customizable design for bigger table to match big size progressive dies and multi-stations stamping tools.

High precision: better than power press precision standard JIS-I

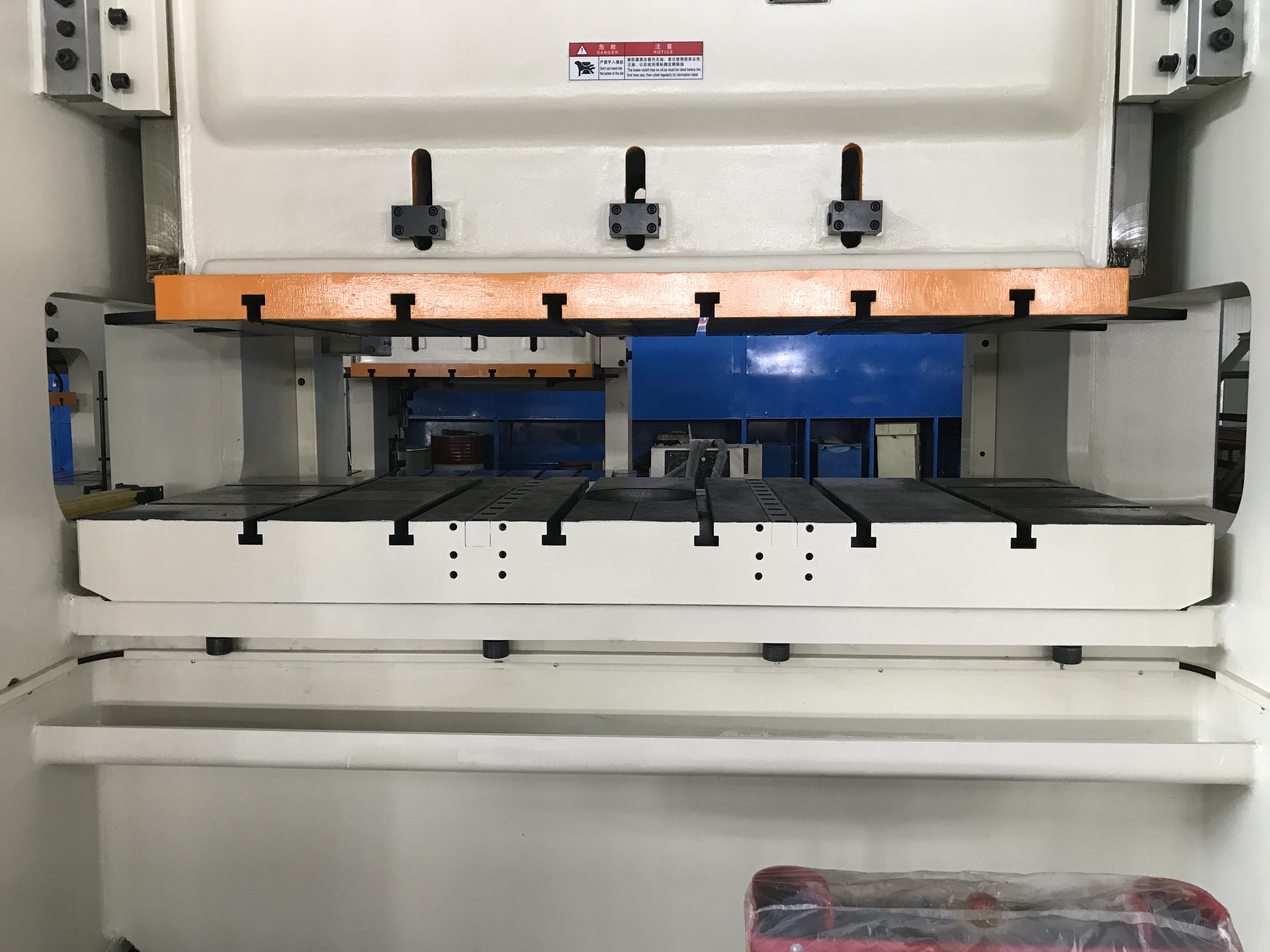

Eight faces ram gibs
Lengthened bronze slide plates
Anti-deviated load bolts for ram guide gap adjustment
Press body annealing treatment, machining by high quality milling center

Safety for operation

The press machine is standard equip with hydraulic overload protection system
Dual safety solenoid valve for the clutch and brake
Emmergency stop buttons on T stand and press back
Light barriers and die safety block are optional

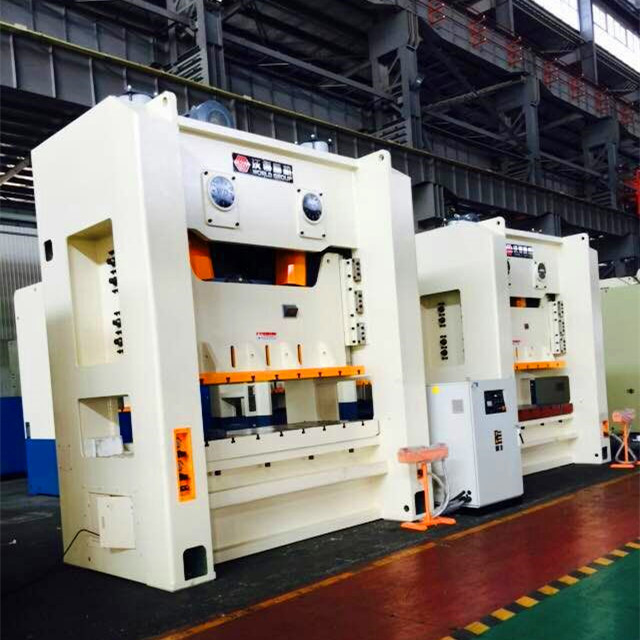

Automatic crank press console

Movable T stand with two-hand mushroom buttons and ram adjusting switch
LCD touch screen on the HMI
Fixed type HMI and movable electric box are selectable
Opetator can check the working status from the screen
Faults alarm and solutions could be shown on the screen

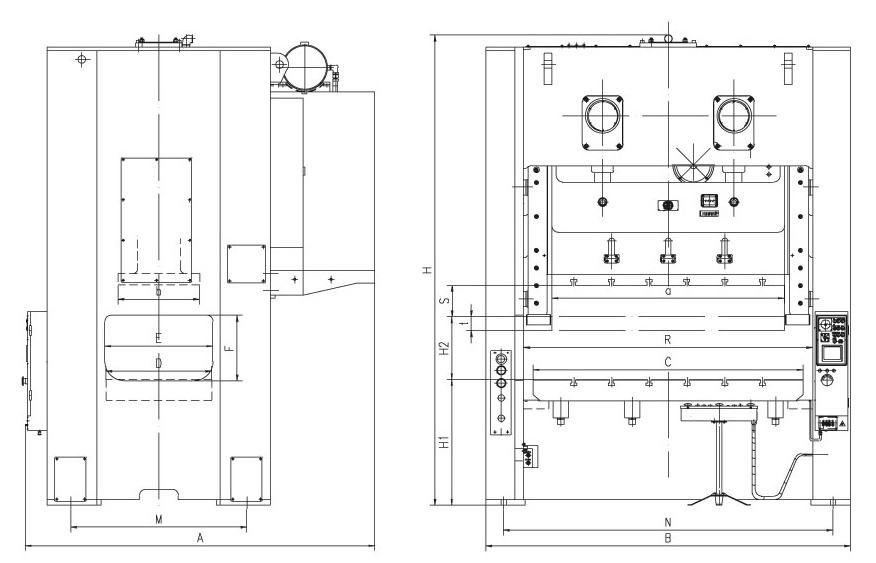

dimensiones de prensa recta de manivela doble

ARTÍCULO		CÓDIGO	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Capacidad nominal			Kn	1100	1600	2000	2500
Longitud de trago de deslizamiento		S	mm	180	200	250	280
Punto de tonelaje nominal			mm	5	6	7	7
Velocidad de trazo de deslizamiento	Fijado		SPM	50	45	35	30
Velocidad de trazo de deslizamiento	Variable (opcional)		SPM	35-60	35-55	25-40	20-35
Max. Altura de cierre		H2	mm	400	450	500	550
Ajuste de altura de mierda cerrada		t	mm	90	100	110	120
Tamaño de la ventana lateral	PENSIÓN COMPLETA	E	mm	650	800	900	950
Tamaño de la ventana lateral	Altura	F	mm	350	400	450	460
Distancia entre los montantes		G	mm	1750	1900	2290	2570
Tamaño de la mesa	PENSIÓN COMPLETA	D	mm	700	760	900	1000
	L-R	C	mm	1650	1800	2200	2500
	Espesor	H3	mm	140	150	170	180
Tamaño de la parte inferior de la diapositiva	PENSIÓN COMPLETA	b	mm	600	700	800	900
Tamaño de la parte inferior de la diapositiva	L-R	a	mm	1350	1500	1900	2200
Altura de la superficie de la mesa (con almohadillas)		H1	mm	1035	1035	1135	1235
Dimensiones totales	PENSIÓN COMPLETA	A	mm	1900	2300	2550	2650
	L-R	B	mm	2600	2700	3200	3600
	Altura	H	mm	3900	4000	4400	4800
Fuerza de motor			KW	11	18.5	22	30
Presión del aire			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	18000	21500	31500	39000

ARTÍCULO		CÓDIGO	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Capacidad nominal			Kn	3150	4000	5000	6300
Longitud de trago de deslizamiento		S	mm	280	300	300	300
Punto de tonelaje nominal			mm	7	8	8	8
Velocidad de trazo de deslizamiento	Fijado		SPM	30	20	20	20
Velocidad de trazo de deslizamiento	Variable (opcional)		SPM	20-35	15-25	15-25	15-25
Max. Altura de cierre		H2	mm	550	600	650	650
Ajuste de altura de mierda cerrada		t	mm	120	130	130	130
Tamaño de la ventana lateral	PENSIÓN COMPLETA	E	mm	950	1000	1100	1200
Tamaño de la ventana lateral	Altura	F	mm	460	550	600	650
Distancia entre los montantes		G	mm	2570	2810	3200	3350
Tamaño de la mesa	PENSIÓN COMPLETA	D	mm	1000	1100	1200	1300
	L-R	C	mm	2500	2700	3000	3100
	Espesor	H3	mm	190	200	210	220
Tamaño de la parte inferior de la diapositiva	PENSIÓN COMPLETA	b	mm	900	1000	1100	1200
Tamaño de la parte inferior de la diapositiva	L-R	a	mm	2200	2400	2700	2800
Altura de la superficie de la mesa		H1	mm	1285	1340	1400	1580
Dimensiones totales	PENSIÓN COMPLETA	A	mm	2750	3250	3450	4000
	L-R	B	mm	3600	3850	4350	4550
	Altura	H	mm	4900	5600	6100	5850
Fuerza de motor			KW	37	45	55	75
Presión del aire			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	41500	54000	75500	97000
