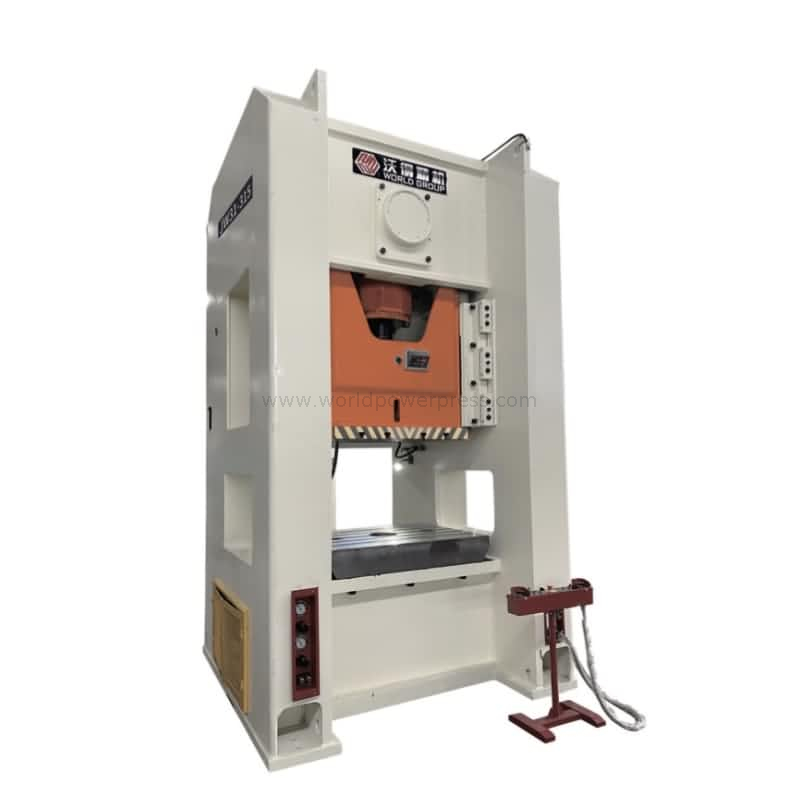

JW31 H Frame Single Crank Power Press

JW31 Lado recto Single Crank Power Press Las máquinas tienen un rango de tonelaje de 160ton a 630ton. La prensa recta es más adecuada para el corte de metal y el proceso de descarga, como el corte de placas de bisagra. 8 guías de deslizamiento de caras aseguran una mayor precisión. H El cuerpo del marco tiene más fuerza y ​​rigidez. Esta máquina de prensa también es adecuada para piezas de aluminio para forjar, como la casa para el condensor eléctrico.
Estado de Disponibilidad:
Cantidad:
  • JW31
  • WORLD

H La estructura del marco asegura una mayor rigidez y resistencia

Cuerpo de marco H soldado de placa de acero, tratamiento de recocido y luego voladura de arena. Este proceso ayuda a liberar el estrés de soldadura y obtener una mejor superficie para la pintura. Ram de la máquina de prensa se mueve dentro del cuerpo. Otros componentes como el motor, el embrague, el sistema de lubricación están dentro del marco. Estructura compacta y buena apariencia.

Ocho caras Guías deslizantes con mayor precisión

Este pescador de marco H adopta RAM con 8 guías de caras y el RAM siempre se mueve a lo largo del centro de la prensa. RAM es hierro de fundición que es mecanizado por CNC Machine Center para mayor precisión. Las placas de bronce alargadas se fijan en el cuerpo de prensa. Lubricación de grasa entre las placas de bronce y los gibs deslizantes.

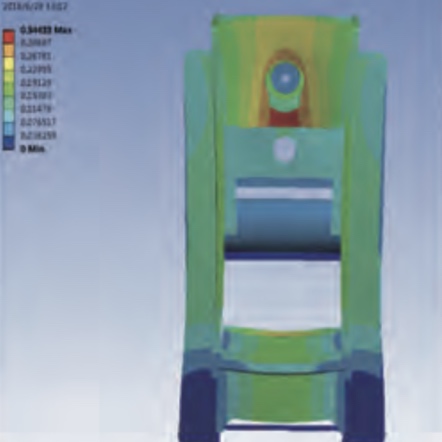

presione el cuerpo del marco H

Cuerpo de marco H fuerte

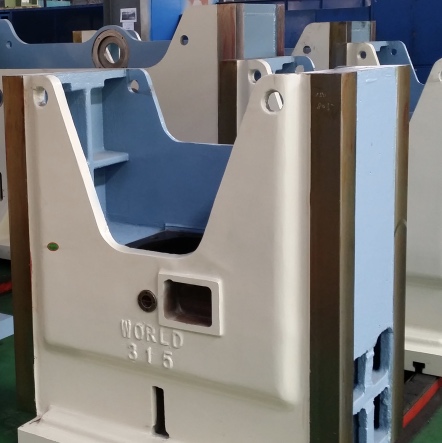

Presione Ram con una guía de 8 caras

Presione Ram con 8 guías de caras

Mantenimiento y operación fácil

  1. Esta máquina de prensa de manivela adopta el embrague húmedo estándar mundial. Solo necesita cambiar el aceite de lubricante cada medio año para el mantenimiento.

  2. El sistema de protección de sobrecarga hidráulica está estándar equipado para esta máquina de prensa de manivela única. Es fácil restablecer el sistema por un swith en el panel de control. Solo necesita un minuto para restablecer la prensa.

  3. Hay un motor plano en el ram de prensa hacia atrás. Este motor funciona con el sistema de engranaje de gusano dentro de la carnero para ajustar la altura de cierre. Hay un botón y un switcn en el soporte T para controlar el ajuste de la diapositiva.

  4. Sistema automático de lubricación central para la máquina de prensa. Una bomba eléctrica bombeará la grasa del tanque y distribuirá la GREAE a todos los puntos de lubricación.


JW31 H Tipo de cigüeñal de cigüeñal dimensiones

ARTÍCULO CÓDIGO UNIT JW31-160 JW31-200 JW31-250 JW31-315 JW31-400 JW31-500 JW31-630
Capacidad nominal Educación física Kn 1600 2000 2500 3150 4000 5000 6300
Trapacen s mm 180 200 220 220 250 250 250
Punto de tonelaje nominal
mm 6 6 6.5 7 8 8 10
Velocidad de accidente cerebrovascular Fijado n SPM 45 45 30 30 25 20 20
Variable (opcional) n SPM 35-55 35-55 20-35 20-35 20-30 15-25 15-25
Max.die cierra altura H2 mm 400 450 500 550 600 650 650
Ajuste de altura de cierre t mm 110 110 120 120 120 120 120
Tamaño de la ventana lateral PENSIÓN COMPLETA E mm 650 750 800 850 900 1000 1100
Altura F mm 350 420 430 480 520 650 650
Distancia entre los montantes G mm 1100 1200 1300 1350 1450 1650 1800
Tamaño de la mesa PENSIÓN COMPLETA D mm 650 750 800 850 900 1000 1200
L-R C mm 1000 1100 1200 1250 1350 1500 1700
Espesor H3 mm 165 180 190 190 200 220 220
Diámetro del orificio de la mesa
mm 180 200 200 220 220 220 220
Tamaño inferior de la diapositiva PENSIÓN COMPLETA b mm 600 700 750 800 850 950 1200
L-R a mm 750 850 950 1000 1100 1250 1400
Altura de la superficie de la mesa H1 mm 900 985 1080 1075 1090 1090 1260
Dimensiones totales PENSIÓN COMPLETA A mm 2300 2370 2480 2600 2690 2880 4000
L-R B mm 1820 2080 2200 2260 2480 2700 2780
Altura H mm 3710 4220 4560 4610 4960 5420 6100
Fuerza de motor
KW 15 18.5 22 30 37 45 75
Presión del aire
MPA 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Peso (aproximado)
kg 16000 22000 27500 30000 36500 47500 75000
