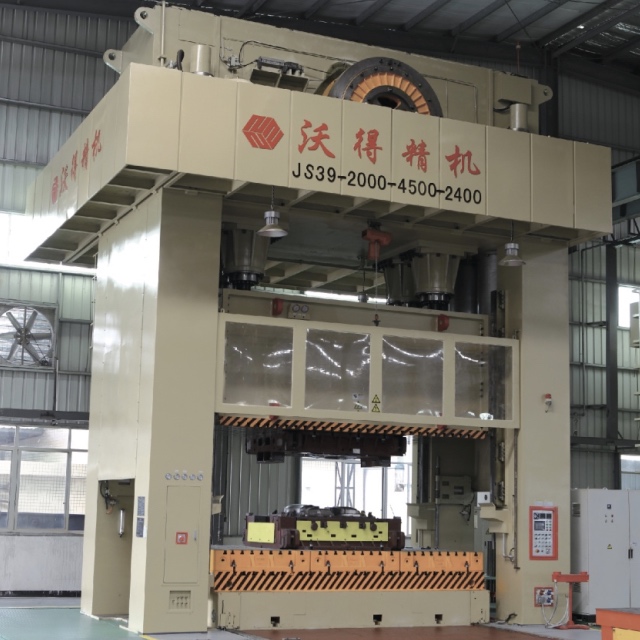

JS39 ENGRANCE ENGRANCEMENTE FURA PRESIONES

JS39 Four Points Excentric Gear Press tiene un refuerzo más grande, especialmente el tamaño de la parte delantera a la parte posterior. Cuatro suspensiones proporcionan puntos de potencia de equilibrio que dos puntos. Sistema de embrague y frenos secos, protección de sobrecarga hidráulica, control del PLC con HMI, circula la lubricación de aceite delgado. Esta capacidad de prensa de engranaje de cuatro puntos es de hasta 2500ton.
Estado de Disponibilidad:
Cantidad:
  • JS39
  • WORLD
Transmisión de prensa de engranaje de cuatro puntos

Transmisión de engranaje excéntrico con embrague seco de cuatro puntos Press de engranaje

Diseño optimizado del sistema de accionamiento y aperance por SolidWork

. Embrague de tipo seco especializado y freno

. Cuatro piezas suspensiones

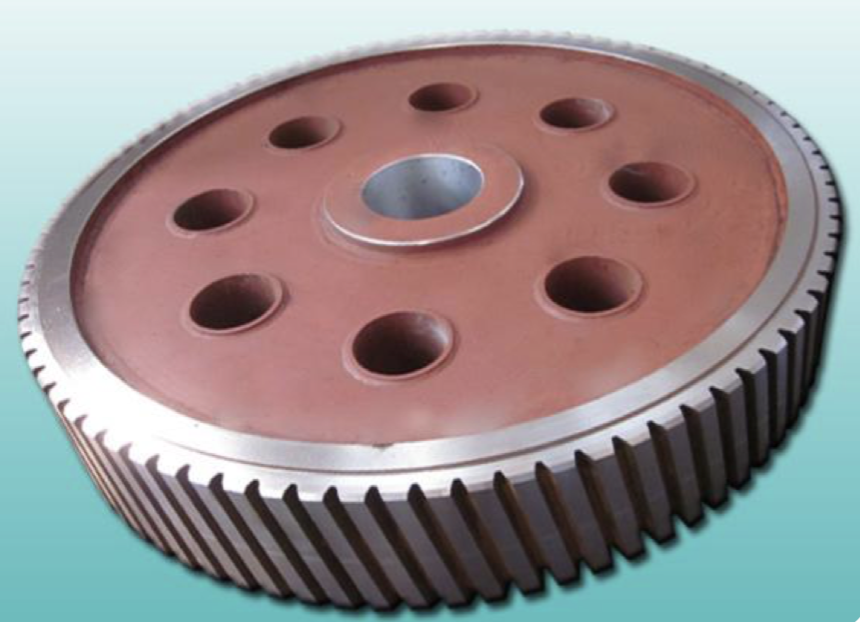

engranajes de tipo soldado

Engranajes de tipo soldado con tensión de flexión de Higer

Tanto el engranaje medio como el engranaje excéntrico lateral son de tipo soldado. El material del anillo de engranajes es de acero de aleación de alta resistencia. Tratamiento térmico después de la soldadura. Este diseño es mucho mejor que el equipo de acero Castiing convencional. Todas las superficies de los dientes de engranaje están en rutina y la eficiencia de la transmisión podría ser mayor que el 95%. Todos cumplen con el estándar JIS-2.

mesa móvil del lado delantero

Equipo estándar con mesa móvil del lado delantero

Todas las prensas JS39 de cuatro puntos son estándar con tablas móviles del lado frontal. Hay pines de posicionamiento en la tabla y la precisión de posicionamiento de repetición podría lograr 0.05 mm. El levantamiento de la mesa móvil y la sujeción son a través de cilindros hyraulicos. Equipo estándar con los rieles de limpieza de dedos y monitorear el sensor para sucio.

Especificaciones de cuatro puntos Press de engranaje

Parámetros

JS39-400 JS39-500 JS39-630 JS39-800 JS39-1000 JS39-1250 JS39-1600 JS39-2000
Capacidad nominal Kn 4000 5000 6300 8000 10000 12500 16000 20000
Punto de tonelaje mm 13 13 13 13 13 13 13 13
Longitud de la carrera mm 600 600 600 800 800 800 700 600
Velocidad mínimo-1 10 ~ 16 10 ~ 16 9 ~ 14 9 ~ 14 9 ~ 14 8 ~ 12 8 ~ 12 10
Max. Altura de cierre mm 1200 1200 1300 1400 1400 1400 1400 1400
Ajuste de altura cerrada mm 500 500 500 600 600 600 600 600
Taller de refuerzo mm 2800*1900 3200*1900 3500*2000 3600*2200 3800*2200 3800*2200 4200*2400 4200*2400
mm 3100*1900 3600*1900 4000*2000 4500*2400 4500*2400 4500*2400 4800*2400 4800*2400
mm 3400*1900 4000*2000 4500*2200 5000*2400 5000*2500 5000*2500 5500*2500 5500*2500
Tamaño de la placa de diapositivas mm 2800*1900 3200*1900 3500*2000 3600*2200 3800*2200 3800*2200 4200*2400 4200*2400
mm 3100*1900 3600*1900 4000*2000 4500*2400 4500*2400 4500*2400 4800*2400 4800*2400
mm 3400*1900 4000*2000 4500*2200 5000*2400 5000*2500 5000*2500 5500*2500 5500*2500
