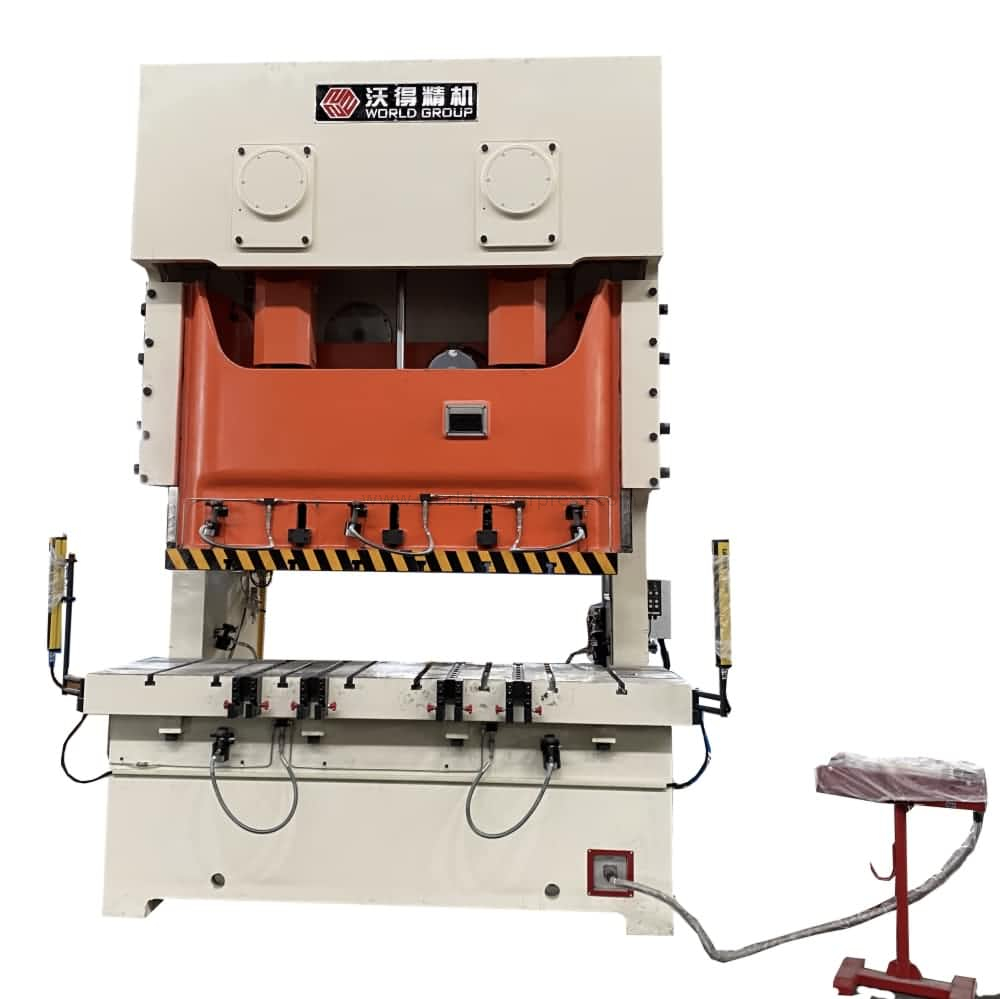

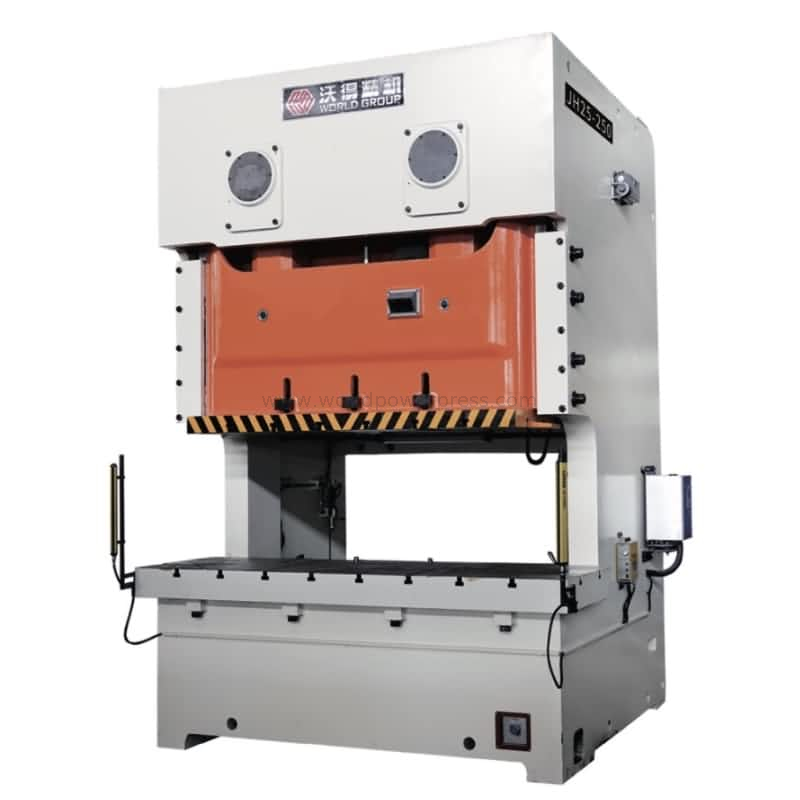

JH25 Double Bank Bap Marco de alimentación de alimentación

Gap frame double crank automatic press is suitable for big sheet parts stamping and progressive die stamping. JH25 series gap presses have capacity range from 110ton to 315ton. Six faces rectangular type slide guides, big torque wet type pneumatic clutch. C frame steel plate welded body, two crankshafts reverse rotated to eliminate each lateral force. Transmission gears are oil bath in the gear house. Automatic accessories such as decoiler, straightener, roller feeder and manipulators are optional.
Estado de Disponibilidad:
Cantidad:
  • JH25

  • WORLD

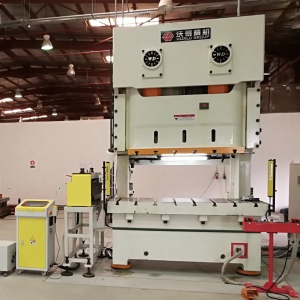

mesa ancha para morir progresivo

Tabla ancha adecuada para estampado de troqueles progresivos de died y estaciones de Muti

Bolster más ancho y placa deslizante que la prensa de cigüeñal individual, adecuado para herramientas de gran tamaño.  C tipo cuerpo, abre hacia atrás, más fácil para la alimentación de la lámina de bobina lateral o la alimentación de la hoja trasera.  Dos puntos centrales de tonelaje, mayor potencia en los lados de RAM.  Reforzar la molienda de la superficie, mayor planitud.Agujeros de caída personalizados de chatarra en Bolster.  Los tamaños de refuerzo y placa deslizante son personalizables.  Ranuras T estándar en refuerzo y placa deslizante.

Cigüeñal doble girado inverso de la máquina de prensa de marco de espacio

Cigüeñal doble, 42crmo forjado y tratamiento de rodadura para una superficie más lisa.  Reverse rotado para eliminar la fuerza lateral.  Arbusto de cobre connebrado, arbustos de eje delantero y trasero de alta calidad, todos lubricados en grasa.  Tratamiento de nitrógeno de tornillo de bola con alta dureza.  Tiempo adecuado de dos engranajes de transmisión.

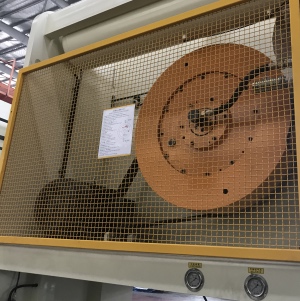

Presione el embrague húmedo con la válvula solenoide

Big Torque Embrague neumático de tipo húmedo con válvula solenoide

El tipo de embrague y freno de tipo húmedo de alta calidad autoproducido, mantenimiento confiable y más fácil.  La válvula solenoide de doble seguridad de la marca Toyooki/Taco/Ross controla el embrague y el freno que funcionan correctamente.  El medidor de presión de aire del embrague con el interruptor de presión de aire de seguridad garantiza correctamente y la operación de seguridad de la prensa de perforación.  La cubierta del embrague de seguridad también está equipada estándar.

Presione HMI

Operación fácil y amigable HMI para la máquina de prensa automática

Pantalla táctil LCD con funciones de configuración y monitor. El operador puede establecer la frecuencia y el tiempo de lubricación, los ángulos de la leva, el tipo de controlador de la leva a través de la pantalla.  Luz indicadora del ángulo del cigüeñal, lLas luces de alarma de ubicación y sobrecarga son más fáciles para el operador verificar el estado de trabajo de la presión.  Botón de parada de emergencia, wModo de oración seleccionando Swithes, oEl interruptor de reinicio de vergeo se encuentra en el panel.  El mostrador de contador y preestablecimiento es conveniente para organizar el plan de producción.

Sistema de control central de prensa automática POWE

Controladores de levas mecánicos y eléctricos.  Los controladores de la cámara se pueden seleccionar por la pantalla táctil.  Los controladores de cámara de usuario auxilliay están disponibles.  Codificador de alta calidad con marca famosa  PLC (Omron, Panansonic, Schneider).

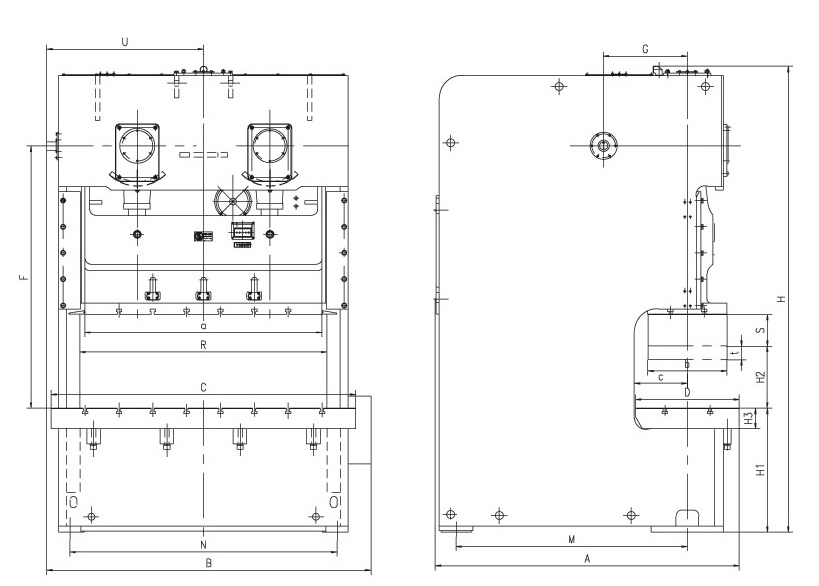

Dimensiones de prensa JH25

Dimensiones de la prensa de cigüeñal doble del marco de la brecha

Lista de especificaciones de Presions C-Frame JH25

ARTÍCULO

CÓDIGO

UNIT

JH25-110

JH25-160

JH25-200

JH25-250

JH25-315

Capacidad nominal

Orina

Kn

1100

1600

2000

2500

3150

Longitud de carrera

S

mm

180

200

250

280

280

Punto de tonelaje nominal


mm

5

6

7

7

7

Velocidad de accidente cerebrovascular

Fijado


SPM

50

45

35

30

30

Variable (opcional)


SPM

35-60

35-55

25-40

20-35

20-35

Max. Altura de cierre

H2

mm

400

450

500

550

550

Ajuste de altura de mierda cerrada

t

mm

90

100

110

120

120

Profundidad de la garganta

G

mm

350

390

430

470

480

Distancia entre los montantes

N

mm

1470

1600

1920

2190

2170

Tamaño de la mesa

PENSIÓN COMPLETA

D

mm

680

760

840

920

940

L-R

C

mm

1880

2040

2420

2700

2800

Espesor

H3

mm

155

165

170

180

190

Tamaño de la parte inferior de la diapositiva

PENSIÓN COMPLETA

b

mm

520

580

650

700

700

L-R

a

mm

1400

1500

1850

2100

2100

Altura de la superficie de la mesa (con almohadillas)

H1

mm

1005

1005

1125

1225

1215

Dimensiones generales

PENSIÓN COMPLETA

A

mm

1820

2080

2370

2700

2700

L-R

B

mm

1970

2150

2500

2850

2850

Altura

H

mm

3430

3660

4000

4400

4400

Potencia del motor


KW

11

18.5

22

30

37

Presión de aire


MPA

0.5

0.5

0.5

0.5

0.5

Peso (aproximado)


kg

14000

19000

26500

35000

36000



1. Cortina de luz para la seguridad: la prensa se detendrá inmediatamente si el operador colocó su mano dentro del área de trabajo de la herramienta.

2.  Unidad de frecuencia del motor (inversor) para ajustar las velocidades de trabajo de la prensa.

3.  Camión de die: tipo de pistón o tipo a continuación

4.  Arbitrosas hidráulicas y levantadores de troqueles (dispositivo de cambio de matriz rápido)

5.  Presione Monitor de tonelaje

6. Sbobina ervo alimentador nc

7.  Bloque de seguridad

8.  Barras de transferencia de prensa
