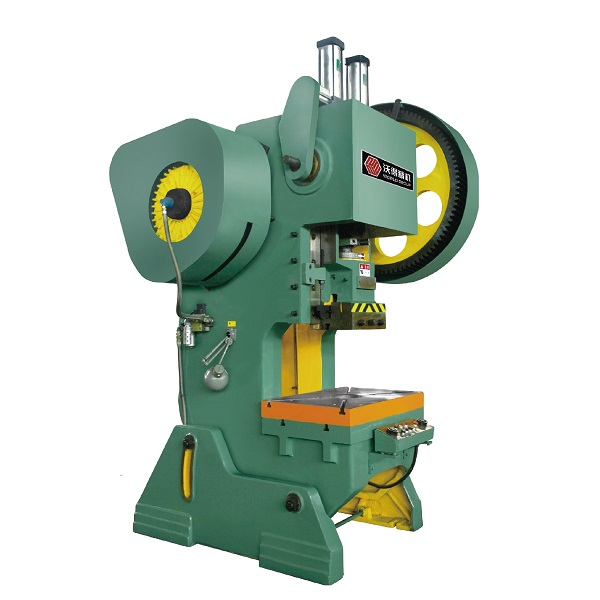

JH23 PRESIÓN PNEUMÁTICA TIPO DE CIRIQUE

JH23 BACK BRANK TIPE PNEUMADE PRESS adopta el embrague y el freno de tipo seco en lugar del embrague de tipo de llave de rodadura. JH23 Punching Press puede funcionar como pulgadas, un solo trazo y trazos continuos. La manivela Press Ram puede detenerse en cualquier punto una vez que presione hacia abajo el botón de parada de emergencia. JH23 CANK TIPE EXCENCICRIC PRESS es una máquina de prensa de tipo de seguridad general para golpear y estampar piezas de chapa metálica.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
JH23
Marca del producto:
WORLD

JH23 BACK BRANK TIPE PNEUMADE PRESS adopta el embrague y el freno de tipo seco en lugar del embrague de tipo de llave de rodadura. JH23 Punching Press puede funcionar como pulgadas, un solo trazo y trazos continuos. La manivela Press Ram puede detenerse en cualquier punto una vez que presione hacia abajo el botón de parada de emergencia. JH23 CANK TIPE EXCENCICRIC PRESS es una máquina de prensa de tipo de seguridad general para golpear y estampar piezas de chapa metálica.

Embrague neumático de tipo seco para prensa excéntrica

El embrague neumático para la máquina de prensa de cigüeñal proporciona las opciones de modos de trabajo como pulgadas, trazos simples y continuos. Es conveniente ajustar la altura de cierre para que coincida con diferentes herramientas de estampado con el modo de trabajo de pulgadas. El portaobjetos de la máquina de prensa de manivela puede detenerse en cualquier momento con la ayuda del sistema de frenos neumáticos.

Configuraciones de prensa neumática tipo manivela:

cuerpo de hierro
embrague neumático de tipo seco
transmisión gran equipo
cigüeñal forjado
Casting Ram y Conrod
tornillo de bola forjada
fundición de hierro
Placa de corte mecánica interior RAM para protección contra sobrecarga
consola eléctrica

tipo manivela neumático máquina de prensa tipo c de prensa de manivela neumática tipo manivela prensa neumática tipo manivela máquina de prensa punzonadora tipo manivela potencia neumática prensa de prensa de manivela inclinable prensa de manivela neumática inclinablee tipo manivela prensa neumática manivela tipo de prensa inclinablee manivela de la máquina de prensa

ELEMENTOS		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Capacidad nominal		Kn	160	250	350	400	630	800	1000
Accidente cerebrovascular nominal		mm	2	2.5	3.5	6	6	7	7
Longitud de tragamonedas de deslizamiento		mm	55	75	80	90	110	120	140
Tiempos de accidente cerebrovascular por minuto		veces	125	65	60	50	50	38	38
Max. Altura de establecida		mm	220	260	290	320	390	440	480
Ajuste de altura de died		mm	45	55	60	65	80	90	100
La profundidad de la garganta		mm	160	200	220	250	310	350	380
Distancia entre los montantes		mm	220	270	280	340	420	450	560
Tamaño inferior de la diapositiva	L-R	mm	200	250	250	300	400	430	540
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	mm	180	220	220	260	360	360	480
Tamaño de la vástago	Diámetro	mm	40	40	40	50	50	60	60
Tamaño de la vástago	Profundidad	mm	60	60	60	70	70	75	75
Taller de refuerzo	L-R	mm	450	560	610	700	860	950	1080
	PENSIÓN COMPLETA	mm	300	370	400	460	570	650	710
	Espesor	mm	40	50	60	65	80	100	120
Diámetro del orificio de la mesa		mm	100	120	130	150	180	200	220
Max. ángulo inclinable		°	35	30	30	30	20	20	15
Altura de la superficie de refuerzo		mm	750	800	805	850	850	850	850
Dimensiones totales	L-R	mm	1050	1170	1195	1376	1560	1915	2180
	PENSIÓN COMPLETA	mm	1200	1345	1462	1750	1930	2060	2404
	Altura	mm	1960	2132	2215	2488	2740	3290	3625
Distancia entre pernos de base	L-R	mm	450	600	650	750	920	1010	1130
Distancia entre pernos de base	PENSIÓN COMPLETA	mm	780	920	1020	1060	1300	1360	1550
Fuerza de motor		KW	1.5	3	4	5.5	7.5	7.5	11
Peso		kg	1185	2050	2530	3590	5440	7860	11250

ELEMENTOS		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Capacidad nominal		Kn	160	250	350	400	630	800	1000
Accidente cerebrovascular nominal		mm	2	2.5	3.5	6	6	7	7
Longitud de tragamonedas de deslizamiento		mm	55	75	80	90	110	120	140
Tiempos de accidente cerebrovascular por minuto		veces	125	65	60	50	50	38	38
Max. Altura de establecida		mm	220	260	290	320	390	440	480
Ajuste de altura de died		mm	45	55	60	65	80	90	100
La profundidad de la garganta		mm	160	200	220	250	310	350	380
Distancia entre los montantes		mm	220	270	280	340	420	450	560
Tamaño inferior de la diapositiva	L-R	mm	200	250	250	300	400	430	540
Tamaño inferior de la diapositiva	PENSIÓN COMPLETA	mm	180	220	220	260	360	360	480
Tamaño de la vástago	Diámetro	mm	40	40	40	50	50	60	60
Tamaño de la vástago	Profundidad	mm	60	60	60	70	70	75	75
Taller de refuerzo	L-R	mm	450	560	610	700	860	950	1080
	PENSIÓN COMPLETA	mm	300	370	400	460	570	650	710
	Espesor	mm	40	50	60	65	80	100	120
Diámetro del orificio de la mesa		mm	100	120	130	150	180	200	220
Max. ángulo inclinable		°	35	30	30	30	20	20	15
Altura de la superficie de refuerzo		mm	750	800	805	850	850	850	850
Dimensiones totales	L-R	mm	1050	1170	1195	1376	1560	1915	2180
	PENSIÓN COMPLETA	mm	1200	1345	1462	1750	1930	2060	2404
	Altura	mm	1960	2132	2215	2488	2740	3290	3625
Distancia entre pernos de base	L-R	mm	450	600	650	750	920	1010	1130
Distancia entre pernos de base	PENSIÓN COMPLETA	mm	780	920	1020	1060	1300	1360	1550
Fuerza de motor		KW	1.5	3	4	5.5	7.5	7.5	11
Peso		kg	1185	2050	2530	3590	5440	7860	11250
