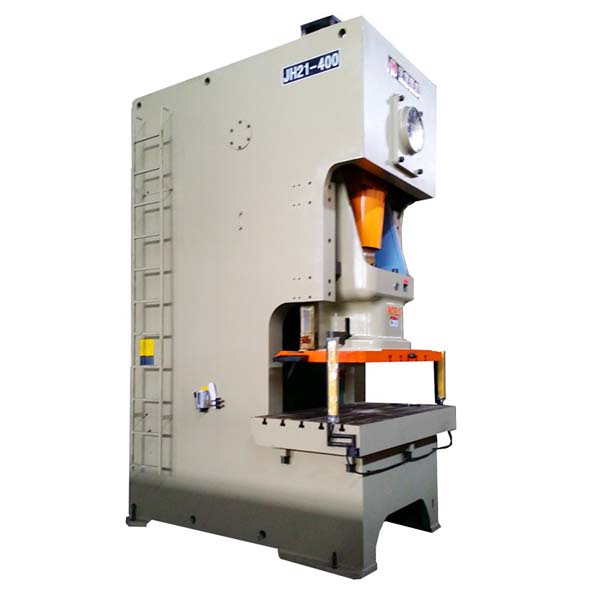

JH21 C Frame Single Crank Power Press

Embrague y freno neumático de tipo húmedo de patente mundial para máquina de prensa mecánica World produce el volante, el eje de transmisión, el anillo de engranaje y ensambla el embrague con discos y sellos de fricción importados. Los discos de fricción son un baño de aceite que es mejor para la lubricación y el enfriamiento. Todos los embragues deben pasar la prueba de temperatura y la prueba de equilibrio de peso. El embrague húmedo tiene los beneficios, como una vida útil más larga, menos ruido, un costo de mantenimiento más barato y un mantenimiento más fácil, en comparación con el embrague de tipo seco. Especialmente para el estampado de piezas de electrodomésticos debido a una solicitud de limpieza más estricta.

PLC para control de prensa neumática

El sistema de control logístico programable es un equipamiento estándar para todas las prensas automáticas de potencia de la marca mundial. Schneider, Omron, Panasonic están disponibles. La bomba de lubricación automática de grasa también es controlada por el PLC y el operador puede configurar el tiempo y la frecuencia de lubricación a través de la HMI. La prensa puede funcionar como pulgadas, trazo simple y trazos continuos. Hay un botón de parada de emergencia en el panel de control para uso de emergencia. El estado de trabajo de la prensa también se puede verificar a través de la HMI.

Sistema de protección de sobrecarga hidráulica para prensas neumáticas.

World press utiliza un sistema de protección de sobrecarga hidráulica en lugar de una placa de corte mecánica convencional con mayor confiabilidad y acción más sensible. Si la operación es incorrecta o se sobrecarga la prensa, el aceite hidráulico de alta presión debajo del recipiente volverá al tanque de aceite de la bomba de sobrecarga. Mientras tanto, se enviará una señal a la prensa y la prensa se detendrá inmediatamente para proteger el troquel y la prensa neumática. Hay un interruptor de reinicio en el panel de control y la bomba de sobrecarga bombeará el aceite hidráulico de regreso al ariete. Presione estará listo nuevamente para la operación.

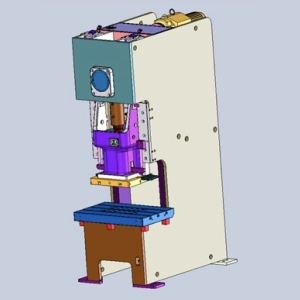

Estructura compacta de la prensa tipo C 1. Cigüeñal ubicado en cruz 2. El motor y el embrague están atrás 3. Dos cilindros de balance deslizante 4. C marco de acero soldado cuerpo, tratamiento de recocido 5. La bomba de sobrecarga, la bomba de grasa y el sistema neumático están todos atrás

Guías de deslizamiento de tipo rectangular de alta precisión para la prensa de marco hueco

Diapositivas alargadas tipo ram de seis caras con placas de bronce fijadas en el cuerpo de la prensa. Mayor precisión y vida útil más larga. Los huecos de guía se pueden ajustar mediante los pernos en la parte delantera. Todos los carneros están fundidos en fábrica mundial y mecanizados por centro de fresado cnc. El sistema automático de lubricación con grasa proporciona el lubricante adecuado para las guías. Fiable, estable y con menos ruido.

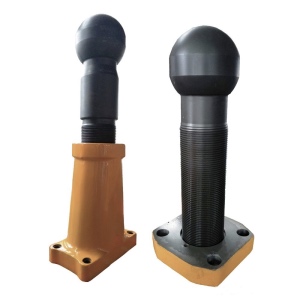

Varilla con husillo de bolas para máquinas de prensado a presión 1. Fundición con varilla, forjando marcas de bolas de acero 2. Tratamiento de nitrógeno con husillo de bolas para mejorar el arnés 3. Lubricación con aceite dentro de la biela 4. Sistema de engranaje helicoidal trabajando con el tornillo de bola para ajustar la altura del ariete 5. Precisión de ajuste de carnero 0.1 mm con indicador de altura
