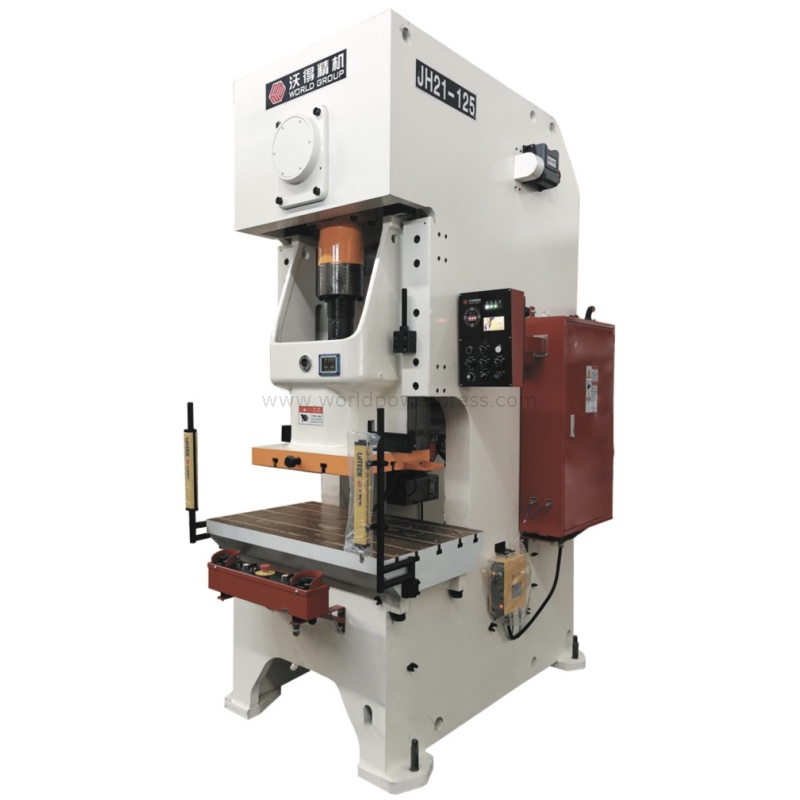

JH21 C Frame Power Power Power

Most popular c type press machine for sheet metal parts stamping, punching, cutting, bending, trimming and blanking process. Press tonnages are from 25ton to 400ton. JH21 c frame press is standard equip with PLC, touch screen HMI, wet type pneumatic clutch and brake, safety solenoid valve, hydraulic overload pump, automatic grease lubricant pump and slide balance cylinders. Safety light barriers, frequency inverter for adjustable stroke speeds, piston type die cushion, die quick change clamps, tonnage monitor, safety die block are all optional. This single crank press can work with coil sheet roller feeder to act as an automatic press. Several automatic presses with transfer system such as manipulators can work as full automatic press line.
Estado de Disponibilidad:
Cantidad:
  • JH21

  • WORLD

PRESIONA PRESIÓN ESCRIBILLO HOJO

Patente de patente de tipo húmedo embrague neumático y freno para la máquina de prensa de alimentación

World Precise Machinery produce el volante, el eje de transmisión, el anillo de engranajes y ensambla el embrague con discos de fricción importados y sellos. Los discos de fricción son el baño de aceite, que es mejor para la lubricación y el enfriamiento. Todos los embragues deben pasar la prueba de temperatura y las pruebas de equilibrio de peso. El embrague húmedo tiene los beneficios, como la vida útil más larga, el ruido más bajo, el costo de mantenimiento más barato y el mantenimiento más fácil, en comparación con el embrague de tipo seco. Especialmente para el estampado de piezas de aparato de casas debido a una solicitud de limpieza más estricta.

PLC para control de prensa neumática

El sistema de control logístico programable es estándar equipado para todas las prensas de potencia automática de la marca mundial. Schneider, Omron, Panasonic están disponibles. La bomba de lubricación de grasa automática también está controlada por el PLC y el operador puede establecer el tiempo y la frecuencia de lubricación a través del HMI. La prensa puede funcionar como pulgadas, un solo trazo y trazos continuos. Hay un botón de parada de emergencia en el panel de control para usar emergencia. El estado de trabajo de la prensa también podría verificarse a través del HMI.

Sistema de protección de sobrecarga hidráulica para la máquina de prensa neumática

World Press utiliza un sistema de protección de sobrecarga hidráulica en lugar de una placa de corte mecánica convencional con mayor confiabilidad y acción más sensible. Si es un funcionamiento incorrecto o presiona sobrecarga, el aceite hidráulico de alta presión debajo del tazón volverá al tanque de aceite de la bomba de sobrecarga. Mientras tanto, se enviará una señal a la prensa y la prensa se detendrá inmediatamente para proteger el dado y la prensa de potencia neumática. Hay un interruptor de reinicio en el panel de control y la bomba de sobrecarga bombeará el aceite hidráulico hacia el RAM. Press estará listo nuevamente para la operación.

C Tipo C Presione Estructura compacta

Estuctura compacta de la prensa de tipo C

1. Crossel de cigüeñal ubicado en cruz

2. El motor y el embrague están en la parte posterior

3. Dos cilindros de balance de diapositivas

4. Cuerpo soldado de acero de marco C, tratamiento de recocido

5. La bomba de sobrecarga, la bomba de grasa y el sistema neumático están en la parte posterior

Guías de portaobjetos de tipo rectangular de alta precisión para la presión del marco de la brecha

Los toboganes de carnero rectangulares alargados de tipo seis con placas de bronce fijadas en el cuerpo de la prensa. Mayor precisión y mayor vida superficial. Los huecos de guía podrían ajustarse por los pernos en el frente. Todos los Rams están lanzando en World Factory and Machining por CNC Milling Center. El sistema de lubricación automática de grasa proporciona un lubricante adecuado para las guías. Ruido confiable, estable y más bajo.

Tornillo de pelota de prensa de potencia

Con varilla con tornillo de bola para máquinas de prensa de potencia

1. Cazando con varilla, forjando scres de bola de acero

2. Tratamiento de nitrógeno de tornillo de bola para mejorar el arnés

3. Lubricación de aceite dentro de la barra

4. Worm Gear Sysem trabajando con el tornillo de la bola para ajustar la altura del carnero

5. Precisión de ajuste de la RAM 0.1 mm con indicador de altura de die

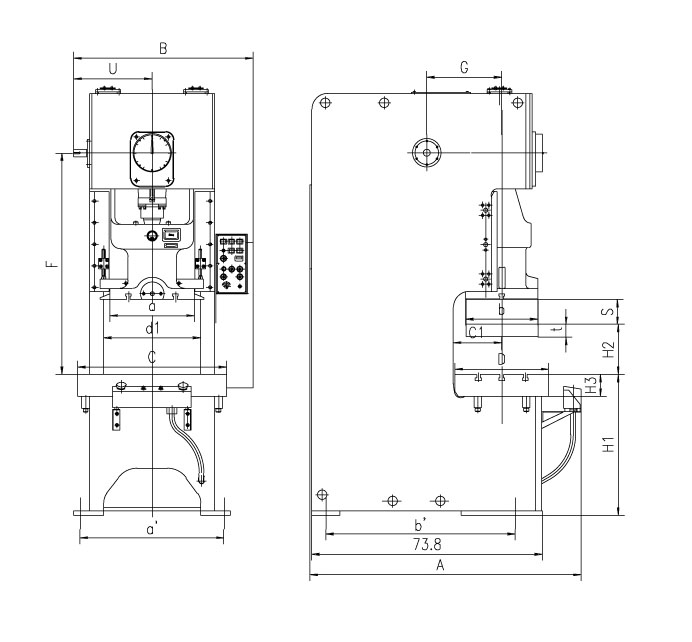

Dimensiones de prensa de cigüeñal único

ARTÍCULO

CÓDIGO

UNIT

JH21-25

JH21-45

JH21-60

JH21-80

JH21-100

JH21-125

Capacidad nominal

Educación física

Kn

250

450

600

800

1000

1250

Longitud de trago de deslizamiento

S

mm

80

120

140

160

160

180

Punto de tonelaje nominal

mm

3

4

4

5

5

6

Golpes de deslizamiento

Fijado

SPM

100

80

70

60

55

50

Variable (opcional)

SPM

60-120

50-95

45-85

40-75

35-65

35-60

Max. Altura de cierre

H2

mm

250

270

300

320

335

350

Ajuste de altura de mierda cerrada

t

mm

50

60

70

80

90

90

La profundidad de la garganta

C1

mm

210

225

270

310

330

350

Distancia entre los montantes

D1

mm

470

525

560

580

670

630

Tamaño de la parte inferior de la diapositiva

LR

a

mm

360

400

480

540

620

620

pensión completa

b

mm

250

340

400

460

520

520

Tamaño del agujero de vástago

Diámetro

d

mm

50

50

50

50

N / A

N / A

Profundidad

I

mm

50

60

70

70

N / A

N / A

Tamaño de la mesa

LR

C

mm

720

825

930

950

1060

1100

pensión completa

D

mm

400

440

520

600

640

680

Espesor

H3

mm

80

110

130

140

145

155

Diámetro del orificio de la mesa

¢

mm

150

150

150

180

180

200

Altura de la superficie de refuerzo (sin almohadillas)

H1

mm

750

775

800

845

850

850

Dimensiones totales

pensión completa

A

mm

1500

1540

1585

1765

2000

2040

LR

B

mm

945

1075

1200

1200

1300

1320

Altura

H

mm

2090

2365

2470

2675

2960

2980

Fuerza de motor

KW

3

5.5

5.5

7.5

7.5

11

Presión del aire

MPA

0.5

0.5

0.5

0.5

0.5

0.5

Peso (aproximado)

kg

2300

3350

4800

5550

7500

8700

ARTÍCULO

CÓDIGO

UNIT

JH21-160

JH21-200

JH21-250

JH21-315

JH21-400

Capacidad nominal

Educación física

Kn

1600

2000

2500

3150

4000

Longitud de trago de deslizamiento

S

mm

200

200

220

220

250

Punto de tonelaje nominal

mm

6

6

6.5

7

8

Golpes de deslizamiento

Fijado

SPM

45

45

30

30

30

Variable (opcional)

SPM

30-55

30-55

20-35

20-35

20-35

Max. Altura de cierre

H2

mm

400

450

500

500

550

Ajuste de altura de mierda cerrada

t

mm

100

110

120

120

120

La profundidad de la garganta

C1

mm

400

430

450

450

450

Distancia entre los montantes

D1

mm

696

910

980

980

1050

Tamaño de la parte inferior de la diapositiva

LR

a

mm

700

880

900

900

1020

pensión completa

b

mm

580

650

700

700

750

Tamaño de la mesa

LR

C

mm

1175

1390

1500

1540

1700

pensión completa

D

mm

760

840

880

880

880

Espesor

H3

mm

165

180

190

190

210

Diámetro del orificio de la mesa

¢

mm

220

240

240

240

240

Altura de la superficie de refuerzo (sin almohadillas)

H1

mm

900

1000

1000

1000

1100

Dimensiones totales

pensión completa

A

mm

2305

2600

2660

2720

2850

LR

B

mm

1420

1540

1640

1680

1750

Altura

H

mm

3210

3800

3850

3850

4585

Fuerza de motor

KW

15

18.5

22

30

37

Presión del aire

MPA

0.5

0.5

0.5

0.5

0.5

Peso (aproximado)

kg

12200

18500

22800

25600

29100

We provide a lot of optional accessories for press such as following items. Customer can buy all the accessories as a package order and we provide in time delivery and same warranty.

press light barriers

Light Barriers for Safety


press inverter

Inverter for Adjustable Stroke Speeds


press die cushion

Piston Type Die Cushion

press roller feeder

NC Roller Feeder


press QDC system

Die Quick Change Device


press tonnage monitor

Tonnage Monitor
