J23 excéntrico de manivela Tipo de prensa punzonadora

J23 punzonadora excéntrico es un tipo general prensa de energía mecánica. Casting cuerpo de hierro con mesa de trabajo inclinable. De izquierda a derecha cigüeñal situado, embrague clave de rodadura rígida mecánica y el tipo de freno de cinta, cuñas de carnero v tipo, el ajuste manual de la memoria RAM, placa de cizallamiento dentro de la RAM para la protección de sobrecarga. Esta prensa de perforación tiene la capacidad de 6.3ton a 125ton. J23 prensa mecánica es adecuado para la pequeña perforación partes y forjado en caliente también.

Cantidad:


Preguntar Añadir al carrito

Modelo:
J23
Marca del producto:
WORLD

Casting cuerpo de hierro con tratamiento térmico

La prensa excéntrica adopta fundición cuerpo de hierro. Dos piernas pieza fundida de soporte del cuerpo, conectado con dos pernos fuertes. Incliable cuerpo puede ser para algunos ángulos para una fácil dejar caer las piezas de estampación y las sobras. Mundial de la maquinaria precisa produce las piezas de fundición en su propia fábrica. fundición de hierro gris con arena y resina.

6.3t-16t pequeña prensa

25t-63t prensa de tamaño medio

gran tamaño prensa excéntrica con cilindro de equilibrio diapositiva

prensa 80T-125T con cilindro de equilibrio

rodadura mecánica tipo de clave de embrague

Pequeño prensa es operado por pedal con sistema de control mecánico, tal como 6.3ton, 10ton y 16ton. Tanto el pedal y el botón de control a dos manos están disponibles para 25ton y más grandes punzonadoras tamaño.

Corredera de rodillos de equilibrio para 80ton y más grande el tamaño de prensas excéntricas

Dos cilindros de balance de deslizarse sobre la parte superior para equilibrar el peso del pistón de la prensa y la herramienta superior. La prensa puede mover más estable.

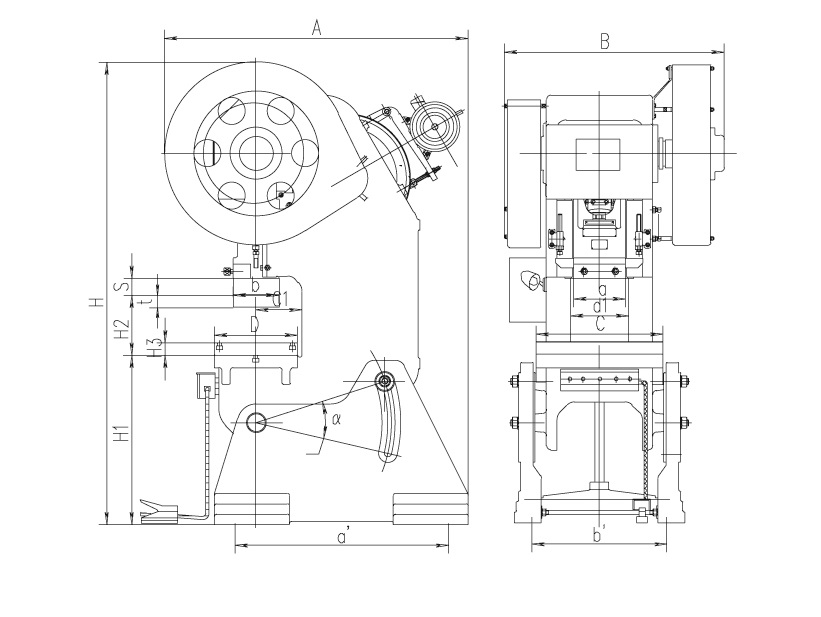

J23 dimensiones prensa excéntrica

ARTÍCULOS		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Capacidad		KN	63	100	160	250	350	400
carrera nominal		mm	2	2	2	2.5	3.5	6
Diapositiva longitud de la carrera		mm	35	45	55	65	80	90
veces por minuto con accidente cerebrovascular		SPM	170	145	125	55	50	45
Max. altura juego de matrices		mm	150	180	220	270	290	320
Regulación de la altura Die cerrada		mm	30	35	45	55	60	65
La profundidad de la garganta		mm	110	130	160	200	220	250
Distancia entre columnas		mm	150	180	220	270	280	340
Deslizar tamaño inferior	L-R	mm	140	170	200	250	250	300
Deslizar tamaño inferior	PENSIÓN COMPLETA	mm	120	150	180	220	220	260
tamaño Stemhole	Diámetro	mm	30	30	40	40	40	50
tamaño Stemhole	Profundidad	mm	55	55	60	60	60	70
Bolster tamaño	L-R	mm	310	370	450	560	610	700
	PENSIÓN COMPLETA	mm	200	240	300	370	400	460
	Grosor	mm	30	35	40	50	60	65
diámetro del orificio de la tabla		mm	60	80	100	120	130	150
Max. ángulo inclinable		°	45	35	35	30	30	30
Bolster altura de la superficie		mm	750	730	750	800	815	850
Dimensiones totales	L-R	mm	620	665	847	950	1058	1335
	PENSIÓN COMPLETA	mm	780	900	1150	1345	1460	1721
	Altura	mm	1503	1658	1910	2130	2225	2488
Distancia entre tornillos de cimentación	L-R	mm	314	394	450	600	650	750
Distancia entre tornillos de cimentación	PENSIÓN COMPLETA	mm	530	610	780	920	1020	1060
Potencia del motor		kw	0.75	1.1	1.5	2.2	4	5.5
Peso		kg	400	576	1085	1780	2650	3540

ARTÍCULOS		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Capacidad nominal		KN	630	630	800	1000	1250
carrera nominal		mm	6	7	7	7	8
Diapositiva longitud de la carrera		mm	110	110	120	140	150
veces por minuto con accidente cerebrovascular		veces	50	40	38	38	38
Max. altura juego de matrices		mm	360	390	440	480	500
Regulación de la altura Die		mm	80	80	90	100	100
La profundidad de la garganta		mm	260	310	350	380	390
Distancia entre columnas		mm	350	420	450	560	550
Deslizar tamaño inferior	L-R	mm	300	400	430	540	540
Deslizar tamaño inferior	PENSIÓN COMPLETA	mm	260	360	360	480	480
tamaño Stemhole	Diámetro	mm	50	50	60	60	60
tamaño Stemhole	Profundidad	mm	70	70	75	75	75
Bolster tamaño	L-R	mm	760	860	950	1080	1100
	PENSIÓN COMPLETA	mm	480	570	650	710	720
	Grosor	mm	80	80	100	120	130
diámetro del orificio de la tabla		mm	180	180	200	220	240
Max. ángulo inclinable		°	20	20	20	15	13
Bolster altura de la superficie		mm	810	850	850	850	860
Dimensiones totales	L-R	mm	1350	1500	1715	1790	1790
	PENSIÓN COMPLETA	mm	1810	1958	2060	2404	2504
	Altura	mm	2740	2868	3290	3625	3715
Distancia entre tornillos de cimentación	L-R	mm	850	920	1010	1130	1110
Distancia entre tornillos de cimentación	PENSIÓN COMPLETA	mm	1180	1300	1360	1550	1710
Potencia del motor		kw	5.5	7.5	7.5	11	11
Peso		kg	4550	5500	7390	10800	12035
