JH21
WORLD

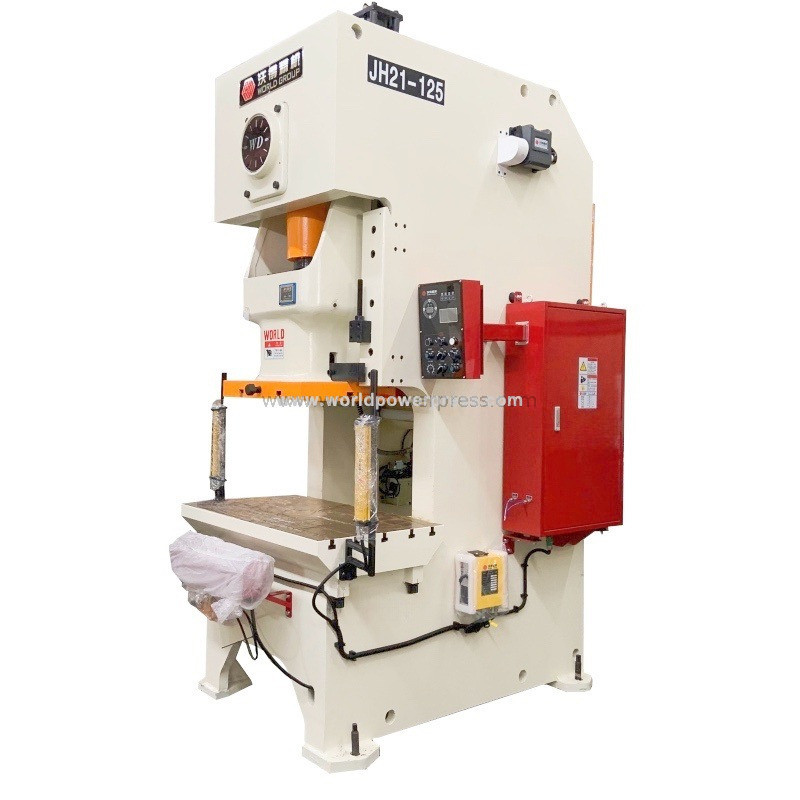

El marco JH21 C Press de cigüeñal único también es adecuado para el proceso de forja en caliente de piezas pequeñas. La prensa de forjado en caliente del cuadro C puede funcionar con Robot para forjado automático en caliente. Esta prensa de forjado de tipo manivela se usa ampliamente para pernos, tuercas y pequeñas válvulas de latón. Varias unidades de prensas de forja en caliente con robots pueden actuar como una línea de prensa de forja automática completa. El rango de capacidad de tonelaje de prensa de Forging es de 25ton a 200ton.
| ARTÍCULO | CÓDIGO | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | |
| Capacidad nominal | Orina | Kn | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Longitud de trago de deslizamiento | S | mm | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | |
| Golpes de deslizamiento | Fijado | SPM | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | |
| Variable (opcional) | SPM | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | ||
| Max. Altura de cierre | H2 | mm | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | |
| Ajuste de altura de mierda cerrada | t | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | |
| Profundidad de la garganta | C1 | mm | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | |
| Distancia entre los montantes | D1 | mm | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | |
| Tamaño de la parte inferior de la diapositiva | pensión completa | b | mm | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 |
| LR | a | mm | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | |
| Tamaño del agujero de vástago | Diámetro | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
| Profundidad | I | mm | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | |
| Tamaño de la mesa | pensión completa | D | mm | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 |
| LR | C | mm | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | |
| Espesor | H3 | mm | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | |
| Diámetro del orificio de la mesa | ¢ | mm | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | |
| Dimensiones generales | pensión completa | A | mm | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 |
| LR | B | mm | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | |
| Altura | H | mm | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | |
| Potencia del motor | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | ||
Embrague neumático y freno: hecho por el mundo
Motor principal: marca famosa china
PLC: Omron, Schneider, Siemens, Delta
HMI: Kinco, Siemens, Delta
Bomba de sobrecarga: Hecho por el mundo
Bomba lubrica de grasa: NF chino
Piezas eléctricas de bajo voltaje: Schneider, marca famosa china
Almohadillas contra la vibración: hechas por el mundo
Barrera de luz de seguridad: marca famosa china
Inversor (accionamiento principal del motor): sinee
Dispositivo rápido de cambio de die (Die Clamp, Die Lifter, Die Arm): marca famosa china
Alimentador de servo de bobina
Plancha de datailer
