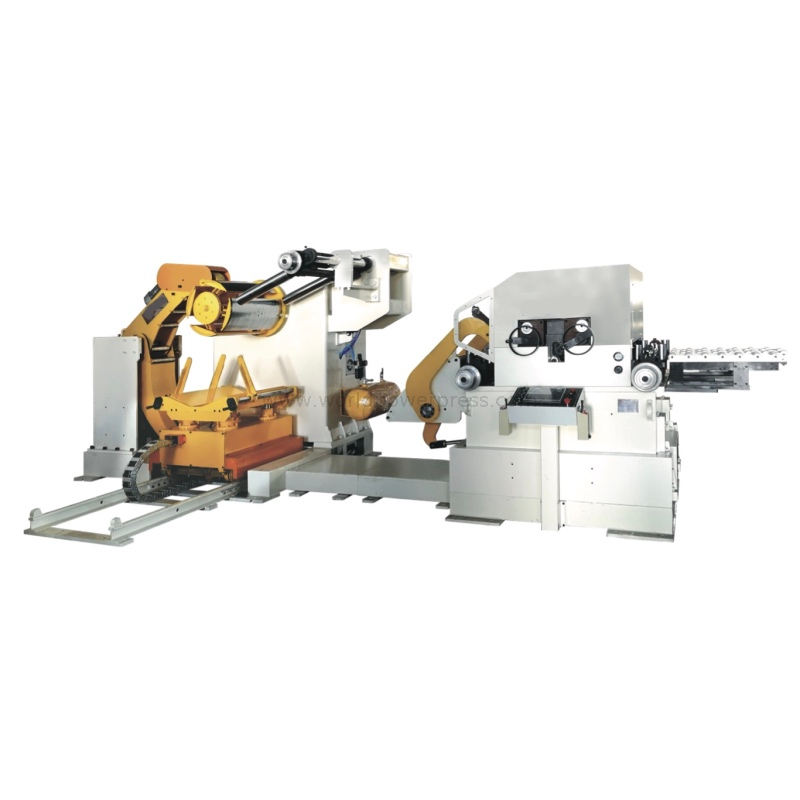

TNCF4-600
WORLD
-Capasa de grosor: 0.5-4.5 mm
-Width Waril: 75-600 mm
-Capasa de peso: 5000 kg
-Máquina de inicio con carro de carga de bobina hidráulica
-Coil sostener el brazo, con función de retroceso
Parámetros/características básicas | Descripciones | |
Ancho de alimentación | 100-600 mm | El ancho de entrada se ajusta a través de una varilla de tornillo de alta precisión |
Longitud de alimentación | Max 9999.99 mm | Ingrese las longitudes necesarias reales a través del HMI |
Espesor aplicado | 0.5-4.5 mm | Rollo de enderezado: superior 4 / inferior 3, rodillo guía: 2 grupos, material de fabricación de rodillos adopta acero de cojinete de aleación alta, a través del tratamiento térmico (templamiento + tratamiento de alta frecuencia + enchapado cromado duro), se asegura la rigidez y la suavidad de la superficie. |
Motor de servomotor | 3kw | Adoptar servomotor y conducir desde Yaskawa |
Precisión de alimentación | ± 0.10 mm | A pesar de que el servomotor conduce el reductor planetario de alta precisión, luego conduce el rollo de alimentación a través de MXL y elimina el error mecánico. Al mismo tiempo, los rollos están activados a través de equipo de alta precisión. El material de engranaje adopta el acero de molde de alta aleación, grendido después de la pasatiempos de alta precisión, con alta precisión y larga vida útil. |
Método de liberación | Liberación neumática (5 kg/cm2) | Adopte el cilindro de aire doble. Durante el ajuste, el cilindro de aire se ventilará, el pistón del deslizamiento superior empuja hacia abajo por presión del cilindro. Cuando se libera, el material de liberación del cilindro por el pistón de diapositivas ascendente. Como la válvula de escape rápida está equipada con la tubería de escape, se asegura la liberación de alta velocidad. |
Ajuste de enderezado | A través de equipo de gusano | Adopte 4 engranajes de gusano y varilla de gusano para el ajuste. Gire la rueda manual para conducir el engranaje del gusano, conduzca la elevación del portaobjetos superior, para realizar el ajuste de la cantidad de empuje. Hay placas de dial con las ruedas de mano, lo que indica la cantidad de ajuste. |
Ajuste de la línea de aprobación | Ajustado eléctricamente | Hay 4 reductores de varillas de gusano equipados en el asiento de la máquina. El motor del engranaje conduce la varilla del gusano para levantar el cuerpo de la máquina entera. |
Válvula magnética de liberación | Válvula magnética de alto rendimiento | |
Método de entrada | Alimento hacia abajo | |
Dirección de alimentación | De izquierda a derecha | Se puede personalizar |
Altura de la línea de pase | 1000 mm ± 100 mm (se puede personalizar) | |
-Capasa de grosor: 0.5-4.5 mm
-Width Waril: 75-600 mm
-Capasa de peso: 5000 kg
-Máquina de inicio con carro de carga de bobina hidráulica
-Coil sostener el brazo, con función de retroceso
Parámetros/características básicas | Descripciones | |
Ancho de alimentación | 100-600 mm | El ancho de entrada se ajusta a través de una varilla de tornillo de alta precisión |
Longitud de alimentación | Max 9999.99 mm | Ingrese las longitudes necesarias reales a través del HMI |
Espesor aplicado | 0.5-4.5 mm | Rollo de enderezado: superior 4 / inferior 3, rodillo guía: 2 grupos, material de fabricación de rodillos adopta acero de cojinete de aleación alta, a través del tratamiento térmico (templamiento + tratamiento de alta frecuencia + enchapado cromado duro), se asegura la rigidez y la suavidad de la superficie. |
Motor de servomotor | 3kw | Adoptar servomotor y conducir desde Yaskawa |
Precisión de alimentación | ± 0.10 mm | A pesar de que el servomotor conduce el reductor planetario de alta precisión, luego conduce el rollo de alimentación a través de MXL y elimina el error mecánico. Al mismo tiempo, los rollos están activados a través de equipo de alta precisión. El material de engranaje adopta el acero de molde de alta aleación, grendido después de la pasatiempos de alta precisión, con alta precisión y larga vida útil. |
Método de liberación | Liberación neumática (5 kg/cm2) | Adopte el cilindro de aire doble. Durante el ajuste, el cilindro de aire se ventilará, el pistón del deslizamiento superior empuja hacia abajo por presión del cilindro. Cuando se libera, el material de liberación del cilindro por el pistón de diapositivas ascendente. Como la válvula de escape rápida está equipada con la tubería de escape, se asegura la liberación de alta velocidad. |
Ajuste de enderezado | A través de equipo de gusano | Adopte 4 engranajes de gusano y varilla de gusano para el ajuste. Gire la rueda manual para conducir el engranaje del gusano, conduzca la elevación del portaobjetos superior, para realizar el ajuste de la cantidad de empuje. Hay placas de dial con las ruedas de mano, lo que indica la cantidad de ajuste. |
Ajuste de la línea de aprobación | Ajustado eléctricamente | Hay 4 reductores de varillas de gusano equipados en el asiento de la máquina. El motor del engranaje conduce la varilla del gusano para levantar el cuerpo de la máquina entera. |
Válvula magnética de liberación | Válvula magnética de alto rendimiento | |
Método de entrada | Alimento hacia abajo | |
Dirección de alimentación | De izquierda a derecha | Se puede personalizar |
Altura de la línea de pase | 1000 mm ± 100 mm (se puede personalizar) | |
